Autore ArgomentoCostruzione disco divisore per tornio
mixam68
Nuovo
Posts: 47
Permalink
Post Costruzione disco divisore per tornio
il: February 3, 2017, 21:19
Cita:

Ciao

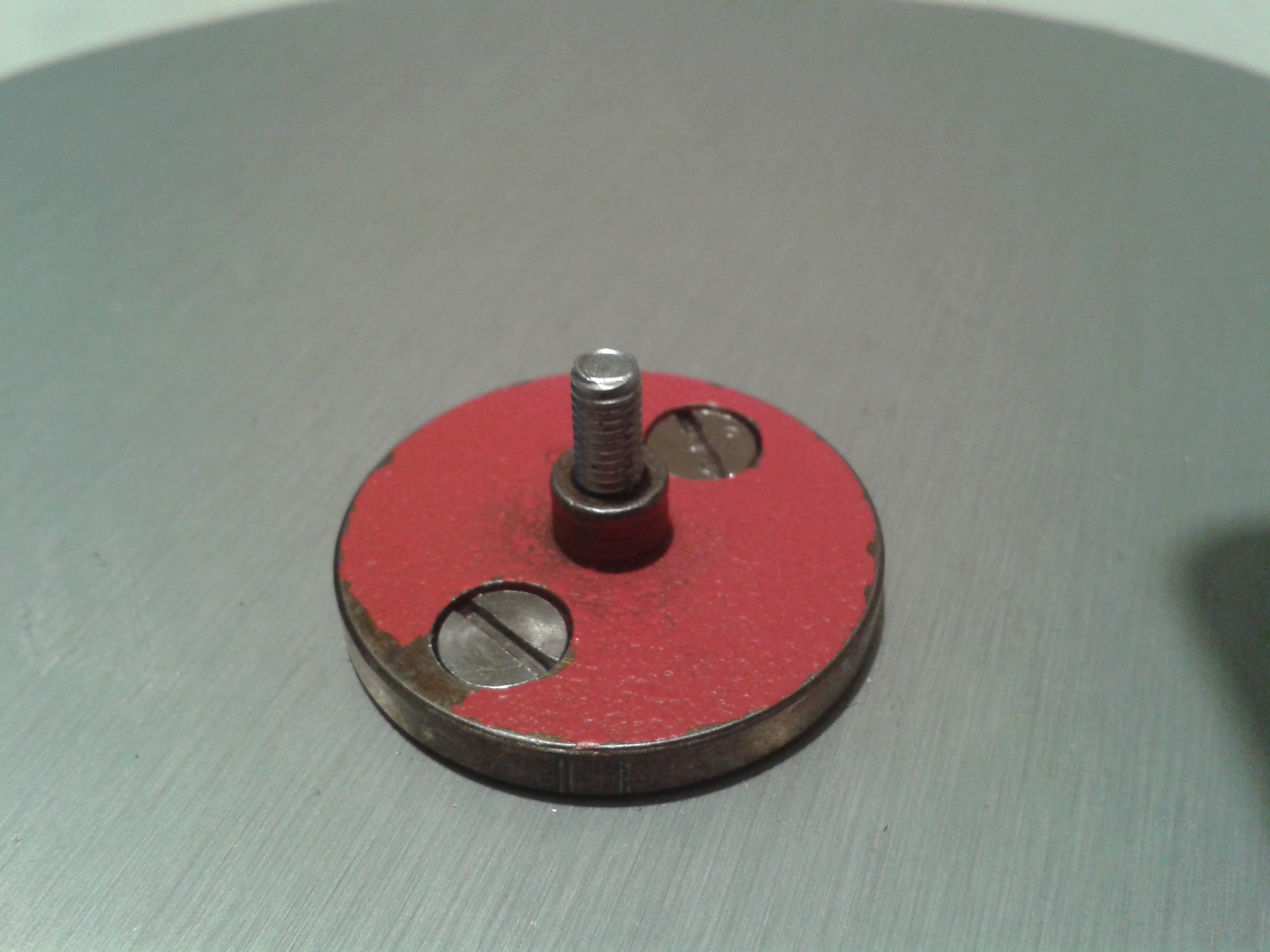

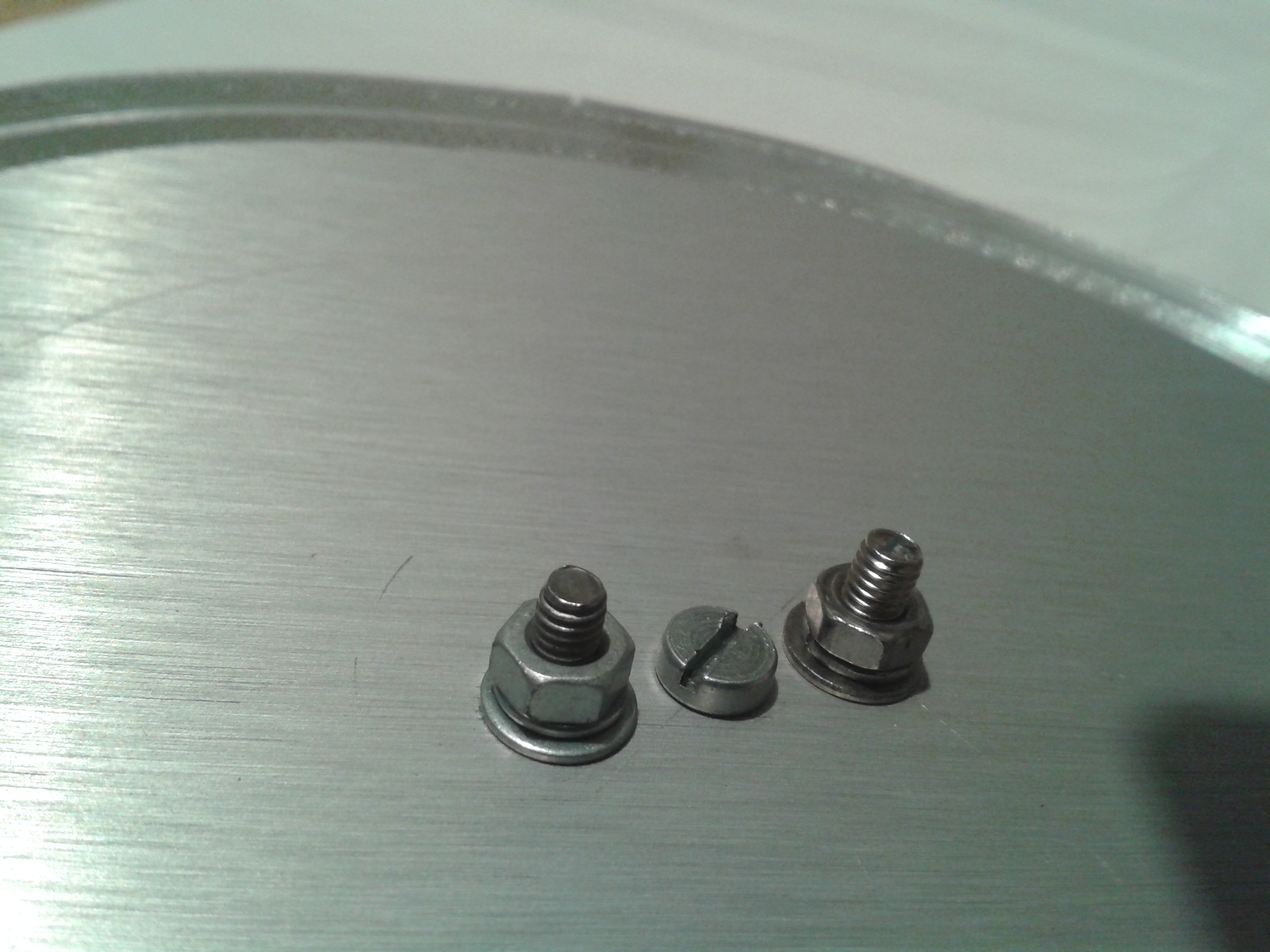

Vorrei realizzare un disco divisore per il tornio ( ltf 210x320) . Ho recuperato una piastra di alluminio che ho tagliato col seghetto in forma quasi circolare, il diametro è di circa 200 mm, lo spessore è di 4mm. Vorrei tornirla per portarla ad un diametro di circa 160mm, ho montato una flangia di diametro 30 mm fissata con vite al centro più 2 viti laterali al disco in modo che non possa avere slittamenti. Ho montato il tutto sull'autocentrante a 3 griffe da 100mm, selezionando la velocità più bassa che c'è ( 125 giri ) e ho controllato che giri in piano senza oscillazioni utilizzando l'utensile con la rotellina al vertice. Fin qui tutto ok, tuttavia quando appoggio l'utensile sul piattello fa un rumore assordante e la tornitura risulta vibrata. Secondo voi e colpa della flangia troppo piccola rispetto al disco o ho sbagliato metodo ?

Grazie a tutti per consigli ed insegnamenti

Massimo
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Costruzione disco divisore per tornio
il: February 5, 2017, 20:56
Cita:

Ciao Massimo,
forse due sono gli errori che ha fatto, anche se involontari: primo io avrei usato una flangia di rinforzo più grande e già questo avrebbe ridotto le vibrazioni, secondo nel tuo post parli di un utensile con "rotellina al vertice": se è quello che penso (anche io ho un utensile del genere che termina appunto con un inserto rotondo da 6 mm. di diametro) è proprio questo a causarti il "rumore assordante" : questo è un utensile finitore e non è adatto a rettificare un foglio di alluminio di 4 mm. di spessore. per portare a misura il disco dovresti usare un utensile che termina a punta in modo da troncare l'eccesso di materiale: quando devo tagliare un disco io uso un ferro in HSS che mi sono affilato per poter incidere le gole per gli anelli di arresto, pertanto è sottile (0,5 mm. o meno) e poco profondo (5 mm. al massimo) ed è rastremato in modo da non tallonare il metallo, l'avanzamento del ferro è ottenuto manualmente ed è perpendicolare al disco. Una volta che hai sbozzato il disco potrai usate il finitore per rifinire gli spigoli che con questo sistema non vengono puliti.
Saluti ,Giuseppe.
massimo-ro-
ma
Tornitore provetto
Posts: 136
Permalink
Post Re: Costruzione disco divisore per tornio
il: February 6, 2017, 11:45
Cita:

Ciao,
credo che con la definizione di "utensile con rotellina al vertice" intenda l'utensile con il cuscinetto in testa che si usa per posizionare correttamente il pezzo da tornire nell'autocentrante.
Io sono meno di un apprendista principiante ma provo a dire la mia... credo che il rumore sia dovuto al fatto che il pezzo in rotazione è sottile e molto più largo del sostegno che stringi nel mandrino... dovresti trovare il modo di ridurre questo sbalzo, magari interponendo un secondo disco e fare passate veramente sottili...
Spero di non aver detto castronerie...
Ciao
Massimo
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Costruzione disco divisore per tornio
il: February 6, 2017, 21:32
Cita:

ciao Massimo,
nel mio post precedente facevo riferimento a questo:

http://www.glanze.co.uk/acatalog/Lathe_Profiling_Tools.html

Saluti, Giuseppe.
mixam68
Nuovo
Posts: 47
Permalink
Post Re: Costruzione disco divisore per tornio
il: February 6, 2017, 23:22
Cita:

Ciao Giuseppe e Massimo

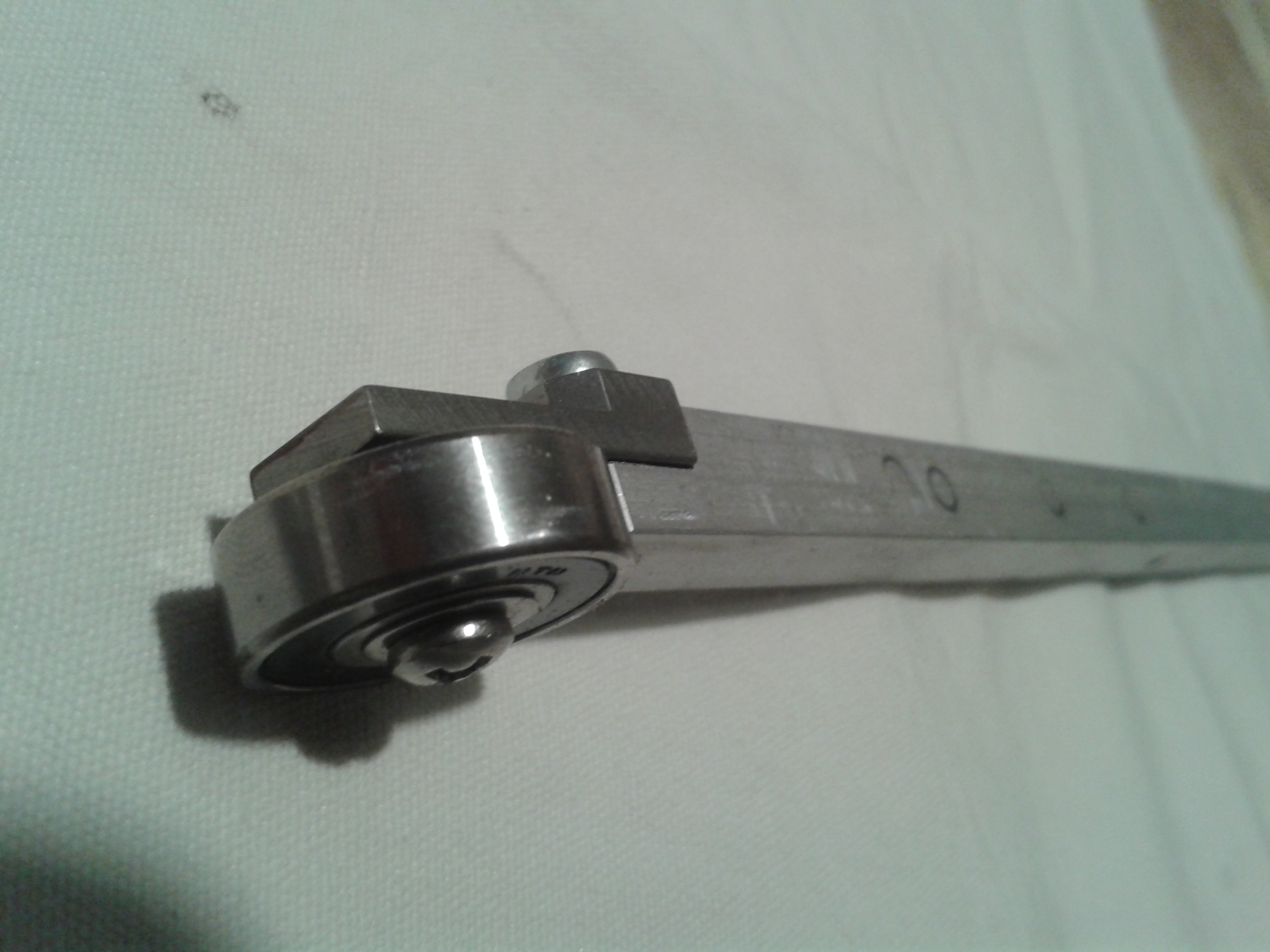

Grazie per i consigli in effetti mi sono spiegato male. L'utensile a cui facevo riferimento ( quello spiegato da Massimo ) è la barretta a cui in testa e posizionato un cuscinetto che permette di "livellare" il pezzo nel mandrino ( perpendicolare all'asse longitudinale ). Ho avuto anch'io il dubbio e che la flangia di supporto al disco sia un'pò piccola ( ma quella avevo recuperato e come si sul dire "ci ho provato" ). Ora scatto qualche foto per migliorare la comprensibilità dell'assemblaggio

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Costruzione disco divisore per tornio
il: February 7, 2017, 07:41
Cita:

Ciao, probabilmente entra in risonanza il disco di alluminio. prendi 2 dischi di truciolato nobilitato, fissali su un mandrino, chiudilo delle fauci del tornio e tornisci i dischi a 150.
Prendi il tuo pezzo di alluminio chiudilo in mezzo ai due dischi di legno utilizzando il mandrino precedente, magari per rendere tutto più solidale usa della colla cianoacrilica tra truciolato nobilitato e alluminio.
A questo punto infila tutto nel tornio posiziona la contropunta che "spinga" e tornisci l'alluminio a 160 mm, non vibrerà più nulla. Per separare tutto usa un phon da carrozziere, con il caldo vedrai che si separrrà tutto.

ciao buon lavoro
mario
massimo-ro-
ma
Tornitore provetto
Posts: 136
Permalink
Post Re: Costruzione disco divisore per tornio
il: February 7, 2017, 10:04
Cita:

Cita da: glob il February 6, 2017, 21:32
ciao Massimo,
nel mio post precedente facevo riferimento a questo:

http://www.glanze.co.uk/acatalog/Lathe_Profiling_Tools.html

Saluti, Giuseppe.

Ciao Giuseppe, avevo capito a quanto ti riferivi... ma solo per il fatto che tempo fa pensavo di prendere uno di quegli utensili per un lavoretto e poi ho desistito proprio per il fatto che il mio tornio è un "piccoletto" ;)

mixam68
Nuovo
Posts: 47
Permalink
Post Re: Costruzione disco divisore per tornio
il: February 12, 2017, 21:26
Cita:

Grande Mario !!!! Ho tornito due dischi di legno mdf e li ho usati come "fette" richiudendo il disco di aluminio in mezzo, il tutto bloccato con la contropunta rotante. Con l'attenzione del caso sono riuscito a tornire il disco senza diventare sordo. Adesso rimangono le divisioni e i fori, ma credo che con il goniometro e trapano di riusicre ( almeno credo ) :-) :-) .

Grazie a tutti per i consigli

Saluti Massimo
