Torretta per Torniture Sferiche

In questo Video Corso prenderemo in esame la costruzione di una ottima Torretta per Torniture Sferiche da usare sul nostro tornio.
L'utensile può anche essere usato per eseguire Torniture Concave.

Tornire una sfera è una lavorazione che può venire utile in svariate occasioni e l'unica maniera di ottenerla in modo perfetto è tramite l'uso di un opportuno utensile, come è appunto questo:

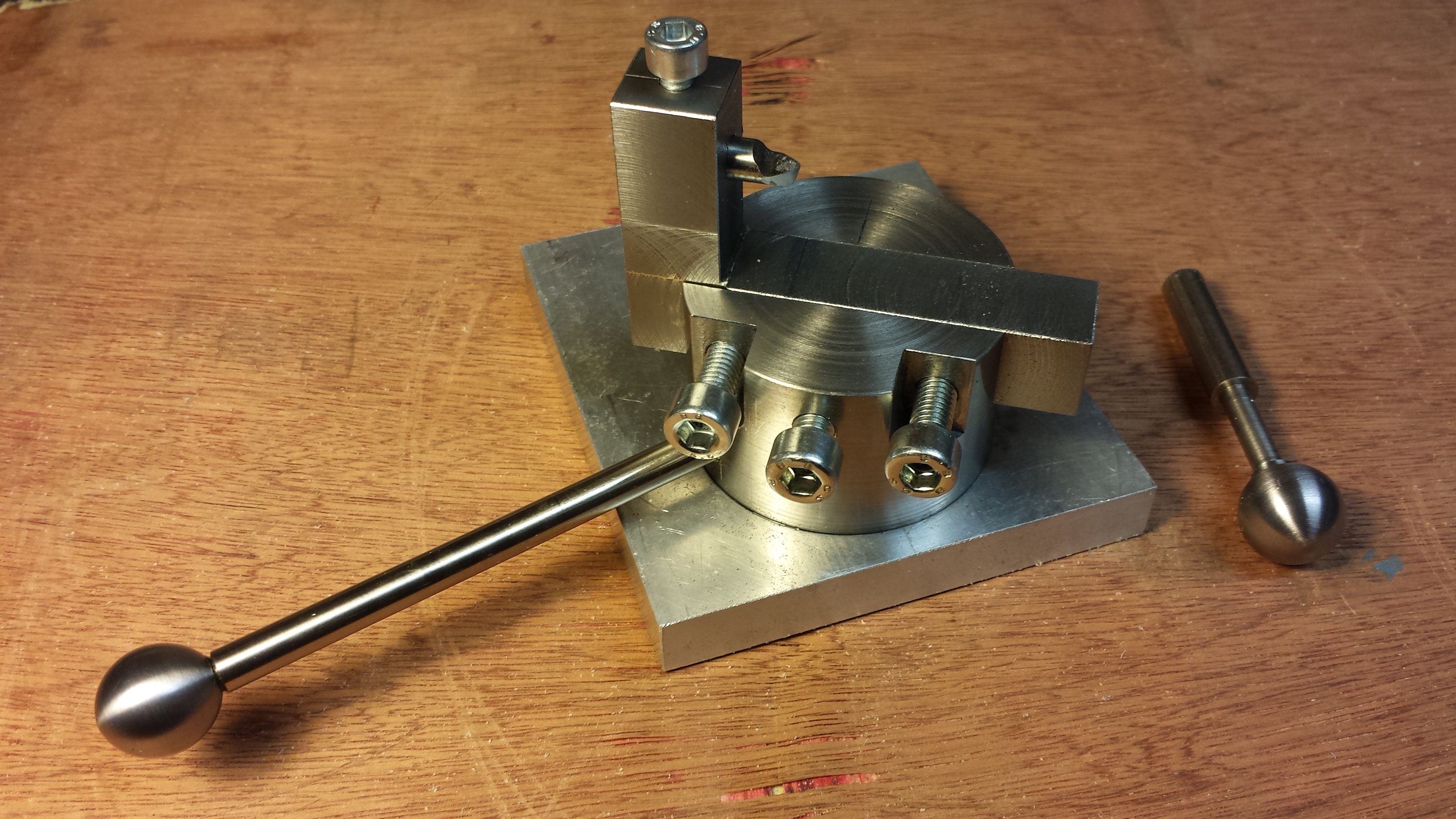

Torretta per Torniture Sferiche by EBGmodels



Ho preparato, anche per questo Video Corso, i disegni tecnici di costruzione al CAD, in proiezioni e in viste 3D con gli esplosi di montaggio.

Vi sono parecchie parti da realizzare. Le vedremo una per una con i metodi migliori per poterle fare con successo.
Dato che il Video Corso è piuttosto lungo, ho preferito dividerlo in tre filmati distinti in maniera da preservare la qualità delle immagini, sempre in formato HQ 16:9 e darvi la possibilità di poter fare il download senza problemi.
Troverete, allegati al terzo filmato, i tre disegni costruttivi in formato PDF che potrete comodamente stampare e usare come riferimento.

Un'opera che mi ha richiesto molto impegno nella sua realizzazione e che si avvicina per lavoro e cura, a quella di un "Video Modello", ma che voglio offrirvi sempre ad un costo simbolico, e che spero realizziate in molti.
E' bellissimo infatti, aumentare la propria dotazione di utensili, facendoli con le proprie mani e imparando moltissimo da queste realizzazioni.

Per la costruzione della Torretta per Torniture Sferiche è richiesto un tornio ed una fresatrice, più i normali utensili da tracciatura, come sempre.

Eccovi un filmato introduttivo del Video Corso:



Durata complessiva circa 2 ore
Il corso è composto da tre puntate compresse in file ZIP contenenti i filmati e il progetto in 3 tavole, realizzato al CAD  3D, in formato PDF pronto per la stampa.

Costo del filmato 8.00 Euro

Una volta effettuato il pagamento, vi verrà inviato, via email sulla casella indicata in Paypal, il link ad una pagina WEB con le istruzioni per poter effettuare il download dei files
Ricordatevi di controllare SEMPRE anche la vostra casella SPAM.
Il formato ZIP garantisce che il file scaricato sia esattamente integro perchè non si potrà scompattare fino a che non sarà stato scaricato perfettamente.
Il presente Video Corso è visionabile con il lettore gratuito VLC (per ambiente Windows).

  • marco8973
    #1 Pubblicato da marco8973  10 anni fa

    Bravo Riccardo, ecco dove eri sparito, ci stavi preparando un video coi fiocchi … … pardon con le sfere!!!
    Ti assicuro che iniziavo ad avere crisi di astinenza dei tuoi interessanti video.
    Adesso scusami ma devo passare da paypal per la dose… … CIAO

    Marco.

    • Rick
      #2 Pubblicato da Rick  10 anni fa

      Eh eh grazie Marco! Non preoccuparti di andare in overdose; qui più ce n’è meglio è. :-)

  • gabrio
    #3 Pubblicato da gabrio  10 anni fa

    Buon giorno Riccardo
    Ho acquistato in video corso e sono rimasto veramente impressionato
    complimenti.
    Vorrei chiederti alcuni chiarimenti:
    - perché hai fatto l’utensile cilindrico (presumo per centrarlo con maggior
    precisione) perché si corre il rischio di non fissarlo in modo corretto. mi
    riferisco all’inclinazione del piano del tagliente.
    - essendo l’altezza dell’utensile fissa e perfettamente centrata sull’asse
    del mandrino, considerando gli angoli dell’utensile ((15 gradi parte sup.)
    con le riaffilature prima o poi si scendo sotto l’allineamento sull’asse del
    mandrino e quindi bisogna rifare ex novo l’utensile, corretto?
    In questo momento sto’ aggiornando le mie attrezzature perché mi manca tutta la parte relativa alla tracciatura e centratura dei pezzi, al riguardo un bel corso sulla tecnica della tracciatura sarebbe veramente utile.
    A presto
    Gabrio

    • Rick
      #4 Pubblicato da Rick  10 anni fa

      Grazie del commento. L’utensile cilindrico è una soluzione ottima dal punto di vista della semplicità costruttiva e ti permette, girandolo, di adattare il profilo di taglio, in maniera flessibile, cosa che in tali condizioni, non potrebbe fare un utensile di altra forma. Per le riaffilature, in realtà si deve portare via pochissimo materiale e quindi, il problema si pone dopo molte ore di vita del tagliente, che tuttavia è molto semplice e veloce da ricostruire, qualora ve ne fosse la necessità.
      La parte relativa alla tracciatura dei pezzi al banco, con la trattazione dei vari strumenti di tracciatura è vista in dettaglio sul Video Corso in  DVD “Guida regolabile per affilatura sulla mola”.
      Ciao.

  • EM500
    #5 Pubblicato da EM500  9 anni fa

    Bravo Rick
    Ho realizzato questo progetto ed è venuto molto bene.
    Unico problema è che dato l’ingombro bisogna lavorare un po troppo lontani dal mandrino del tornio, per cui con diametri piccoli il pezzo da tornire tende a flettersi.

    Avrei in mente una modifica che utilizza tutta la base girevole e l’utensile sarebbe un inserto di carburo di tungsteno trapezoidale con punta arrotondata montato sulla sommità di un portautensili verticale, cosa ne pensi ?

    ciao
    Fede

    • Rick
      #6 Pubblicato da Rick  9 anni fa

      Grazie del commento, ogni implementazione e miglioria è sempre benvenuta, solo che non ho capito molto bene in cosa consiste. Magari parliamone nel Forum che è più comodo e abbiamo molto più spazio. Grazie a presto.

  • carlo30939
    #7 Pubblicato da carlo30939  8 anni fa

    Sono interessato alla torretta per torniture sferiche e mi va tutto bene tranne la seguente frase:
    Il presente Video Corso è visionabile con il lettore gratuito VLC (per ambiente Windows).

    Sono utente Mac, come posso accedere ai contenuti di egbmicromeccanica?
    grazie carlo

    • Rick
      #8 Pubblicato da Rick  8 anni fa

      Grazie per l’interesse. Il VLC esiste anche in versione MAC.
      Saluti.

      • carlo30939
        #9 Pubblicato da carlo30939  8 anni fa

        Mi rendo conto adesso di non averti fatto alcun complimento. Rimedio in questa occasione e vale di più perché nel frattempo ho navigato nel sito, ho acquistato diversi videocorsi ed ho imparato molte cose interessanti. Con il VCL non ho avuto problemi, mentri li ho avuti con winrar (ti ho scritto a proposito di DimaMola, che mi sembra un “mast”, anche perché cominciano a tremarmi le mani.
        Per colpa (o merito) del tuo sito, mi sembra di essere diventato un ragazzino sempre attaccato alla videostation.
        Grazie Carlo

        • Rick
          #10 Pubblicato da Rick  8 anni fa

          Grazie Carlo! Nessuno mi aveva mai detto che il mio sito può fare ringiovanire! :-)   Grazie ancora e buon divertimento :-)
