Display per ImmediataLente

Display - ImmediataLente

Il sistema di centratura a microscopio "ImmediataLente" diventa ancora più completo e versatile grazie a questo nuovo Display dedicato.

Ho messo a punto e realizzato il display, per chi vuole evitare di usare il proprio delicato smartphone Android vicino a trucioli, olio e refrigeranti, oppure ha probelmi con il chiuso mondo Apple, o possiede solo uno "smartphone" che non prevede la funzione OTG, oltre che per rendere ancora più semplice ed… immediato questo ottimo sistema di centratura microscopica.

Il display che è costituito da un micro computer autonomo, fornisce l'immagine del microscopio dopo circa 20 secondi dall'accensione, senza alcuna necessità di intervento; senza bisogno di scelgliere e scaricare applicativi e configurazioni. Il tutto con la massima semplicità e praticità.

Dopo l'uso, tramite il pulsante, si attua lo spegimento ed il sistema è pronto per il prossimo utilizzo.

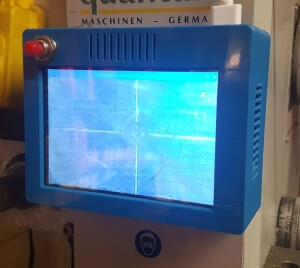

Il contenitore (design dell'amico Claudio) è provvisto di un magnete, in maniera da poterlo posizionare dove fa più comodo, e poter lavorare con le mani libere in piena tranquillità.

Nessun obiettivo scarsamente visibile specialmente a chi indossa occhiali da vista, un ampio display da 3,5' con la chiara immagine del mirino e del punto da centrare.

Ecco il video di presentazione:

Potete assemblare il vostro display da soli, comprando per conto vostro il materiale necessario (tutto quasi sempre disponibile per es. su Amazon.it)  che è costituito da:

  • Scheda Raspberry PI 3 Model B o B+
  • Display TFT Touch Screen Kuman 3,5 Inch modello: SC6A-UK
  • Scheda micro SD da 4 GB
  • Alimentatore per raspberry 5V 3A con micro USB e interruttore
  • Un pulsante da pannello N.O. (normalmente aperto) da collegare su GPIO 12  Pin 32 e 34 del circuito stampato (5° e 6° pin della fila esterna, partendo a contare dalla parte delle prese USB)
  • Contenitore specifico per il Display Immediatalente con calamita al neodimio 20x20x5  o 10x20x5 mm


NOVITA'  E' disponibile un aggiornamento (febbraio 2020) del firmware per display che lo rende compatibile anche con la scheda B+, è che è anche più veloce e ancora più pratico!

​Potete scaricare l'immagine del nuovo firmware da installare sulla micro SD da 4 GB a QUESTO indirizzo del sito.

Dato l'aumento di prezzo e la scarsità di approvvigionamento della scheda Raspberry PI 3 model B e B+  non posso più dare seguito alle richieste di assemblare e preparare io stesso il display.
La prenotazione del Display ImmediataLente e quindi SOSPESA!
Potete chidermi via email, di volta in volta, se è possibile costruirlo e quanto viene a costare in quel momento.
Rimane invece attiva la prenotazione del microscopio ImmediataLente come al solito.



Il costo del solo contenitore stampato 3D (esclusa calamita) e di:
19 Euro compresa spedizione per corriere espresso UNICAMENTE sul territorio italiano

  • lio
    #1 Pubblicato da lio  6 anni fa

    Ciao Rick, ti dispiace controllare l’immagine del firmware messo in questa pagina, credo che ci siano dei problemi nel download.
    Grazie

    Lio

    • Rick
      #2 Pubblicato da Rick  6 anni fa

      Ciao Lio, no non c’è alcun problema. E’ stato già scaricato con successo per replicare il display e anche io l’ho personalmente testato “all’indietro”. Solo è un file piuttosto grosso e potresti avere problemi sulla linea Internet. Se il file ZIP si decomprime significa che il download è andato a buon fine.   Ciao.
