Buongiorno a tutti

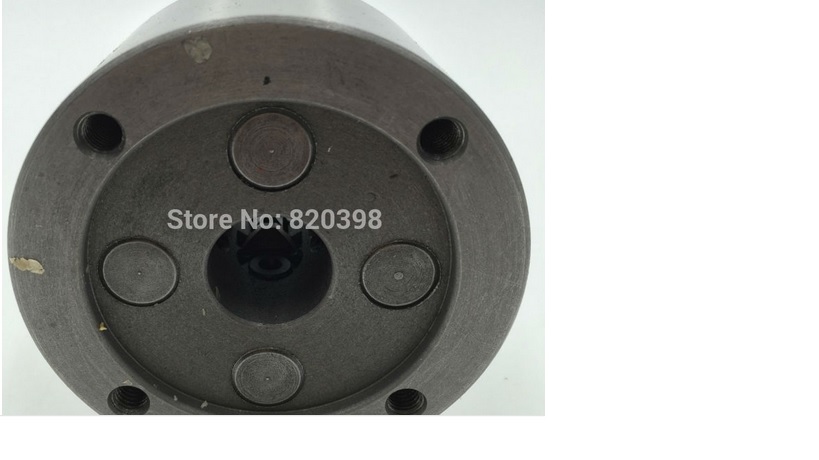

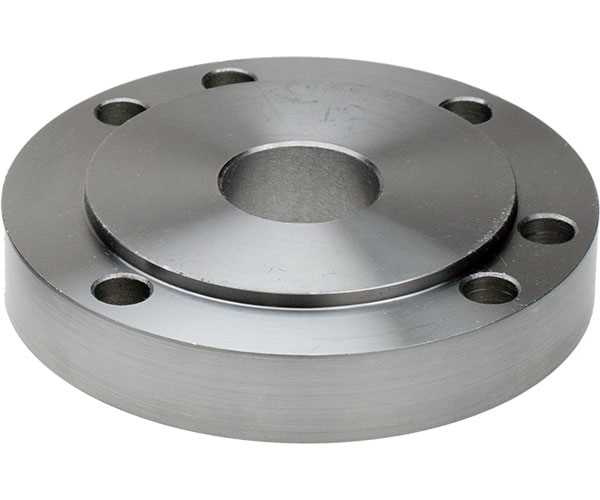

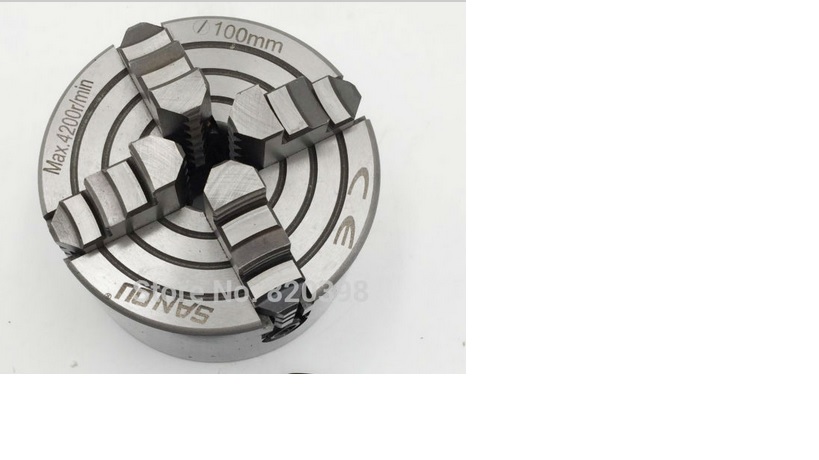

Il tornio che possiedo ha una mandrino autocentrante a 3 griffe con 3 prigionieri che passano attraverso il piattello del tornio e si bloccano con 3 dadi da 8, ho acquistato un mandrino a 4 griffe indipendenti da 100 mm che ha 4 fori filettati m8 per il fissaggio. Devo utilizzare una flangia di adattamento e ho visto che alcuni la producono con sei fori ( penso uno in comune ai due mandrini ) , ma vi chiedo la flangia non dovrebbe avere 7 fori ? ( 4 per il mandrino + 3 per il fissaggio al piattello ) o come seconda soluzione aggiungere 2 fori al mandrino a 4 griffe ?

Un grazie a tutti in anticipo

Ciao Franco

Grazie per la risposta. Quindi la flangia la fissi al piattello solo con 2 viti visto che la terza è occupata dalla 4 del mandrino ???? A questo punto conviene fare 2 fori nella parte posteriore del mandrino in modo da avere l'aggancio a tre evitando l'utilizzo della flangia.

Saluti Massimo

Ciao Maxim68
Scusa il ritardo nella risposta ma ho problemi con internet, spero nel frattempo abbia risolto. Volevo chiederti il piattello del tuo tornio quanti fori ha perchè normalmente sono già predisposti per l'alloggiamento di mandrini con tre (autocentranti a tre griffe) o quattro prigionieri (autocentranti e indipendente a quattro griffe). La flangia serve solo se appunto non ci sono i fori adatti o si sta montando un mandrino più grande rispetto allo standard del tornio e dunque non corrisponde il cerchio di allineamento. In ognii caso la flangia non va fissata al piattello del tornio, semmai al mandrino stesso.

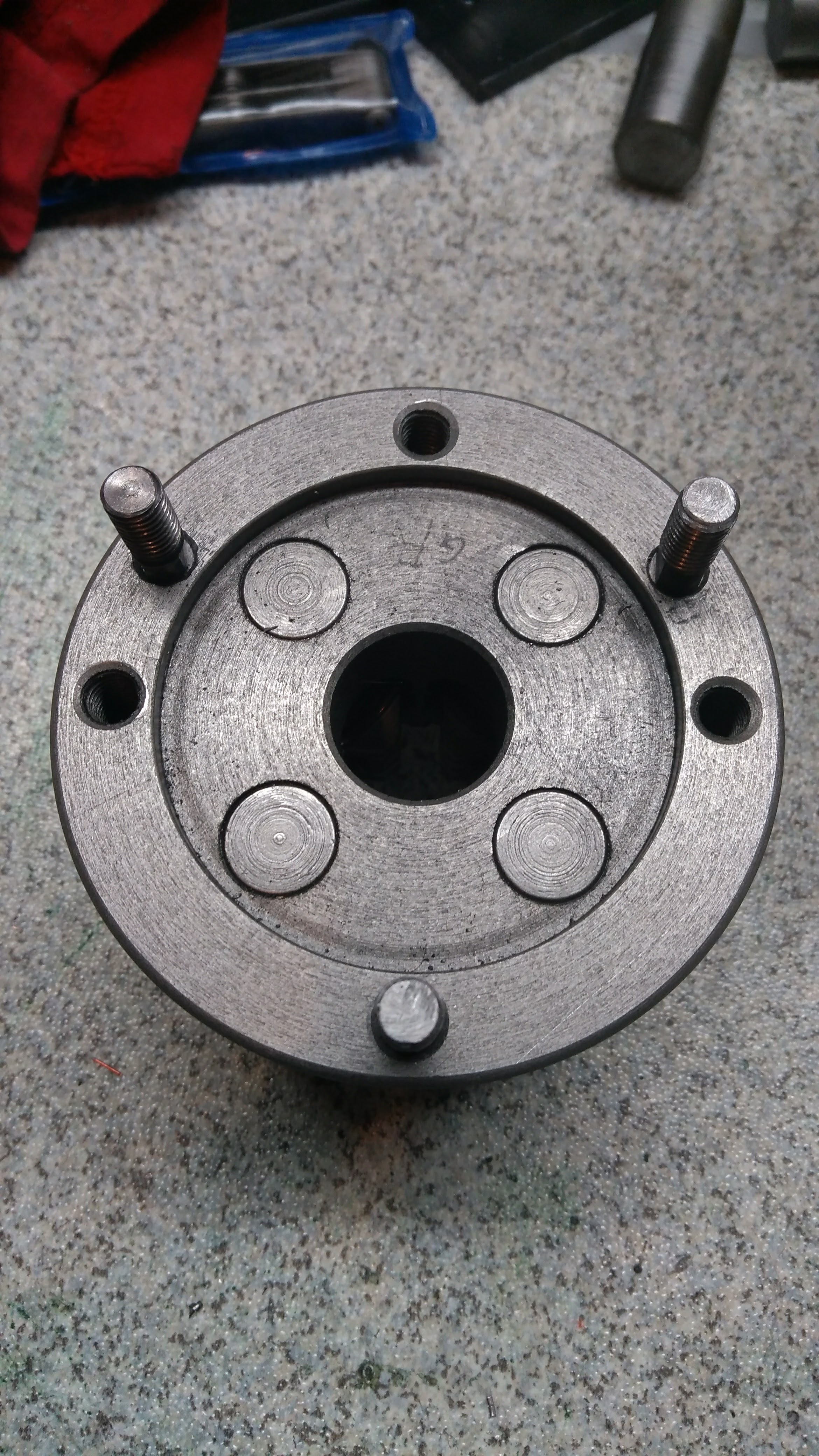

Ecco qui le foto
