Autore ArgomentoContagiri digitale per Fresa Wabeco F1210
pescatore
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Contagiri digitale per Fresa Wabeco F1210
il: January 23, 2018, 10:51
Cita:

Ciao Rick
Grazie del chiarimento, difatti io avevo cercato nel campo " postare un video " e ho letto tutto quello che aveva scritto marco 8973 ma probabilmente non avevo capito bene, io avevo copiato il link completamente nelle due parentesi quadre esterne, invece dovevo lasciare [embed]e mettere il link YouTube] , ok ora mi sembra di aver capito.
Ciao Luciano
pescatore
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Contagiri digitale per Fresa Wabeco F1210
il: April 15, 2018, 18:56
Cita:

Ciao a tutti
Non molto soddisfatto del contagiri laser che avevo fatto, ho pensato di realizzare una nuova soluzione, tipo quella che ha costruito Mario, ma molto più semplice.

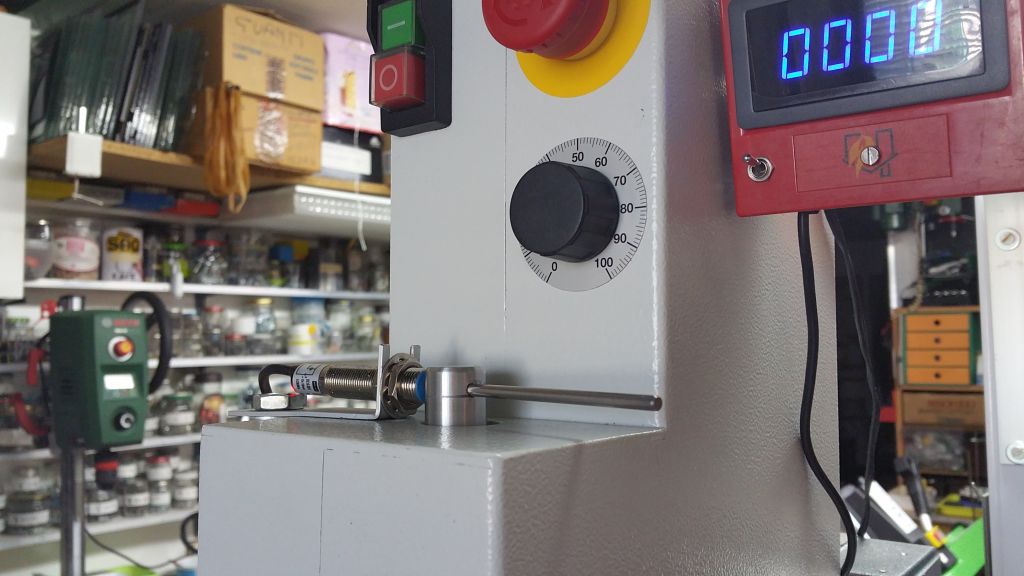

Con pochissima spesa e impiegando pochissimo tempo ho digitalizzato il contagiri della mia fresatrice Wabeco F1210, ho acquistato da Bang Good un tachimetro ad effetto di Hall, poi con il materiale che avevo già in casa un interruttore, un contenitore plastico e un alimentatore di recupero da 24 V. Ho costruito un supporto per innestare il magnetino da 10 mm e l'ho avvitato sul canotto dove va innestato il cono morse per il portapinze, e il tutto funziona perfettamente.

https://www.banggood.com/it/4-Digital-LED-Tachometer-RPM-Speed-Meter-Proximity-Switch-Sensor-NPN-p-1045439.html?rmmds=myorder&cur_warehouse=CN

Saluti.
Luciano
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Contagiri digitale per Fresa Wabeco F1210
il: April 15, 2018, 19:59
Cita:

Ben fatto, piano piano, ti cimenterai nella costruzione del mio, aspetto.
ciao mario
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Contagiri digitale per Fresa Wabeco F1210
il: April 19, 2018, 12:21
Cita:

Ciao Luciano, complimenti per la realizzazione, ho utilizzato lo stesso tachimetro per il mio tornio e ne sono soddisfatto. In merito alla fresatrice purtroppo la soluzione tua e di Mario impone lo smontaggio del supporto dove è innestato il magnete ogni qual volta occorre cambiare attrezzo, difficile comunque trovare un'alternativa. Colgo l'occasione per chiederti come hai fissatao la morsa della Proxxon alla fresatrice visto che le viti di fissaggio in dotazione non sono dimensionate per quella tavola.
Grazie
pescatore
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Contagiri digitale per Fresa Wabeco F1210
il: April 20, 2018, 13:32
Cita:

Ciao Lio

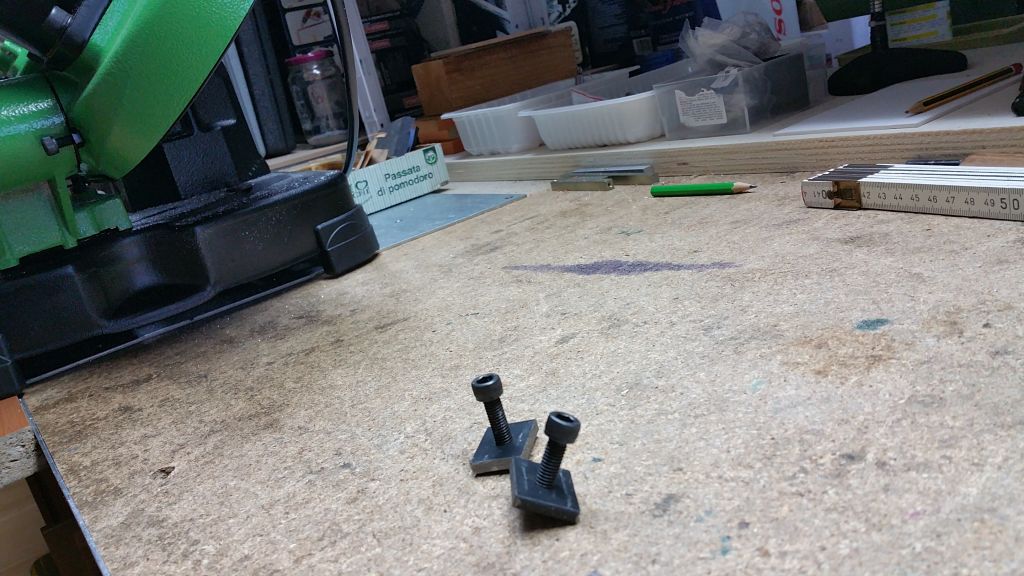

Non penso che sia un grosso problema dover svitare la sonda con il magnetino, è una questione di un attimo, per il fissaggio della morsa Proxxon, me li sono costruiti usando una spiaggia di ferro da 4 mm e filettandola di 6 MA, comunque ora la uso per altre cose perché sono passato a una nuova morsa acquistata da Arceurotrade. :D
Ciao.
Luciano
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Contagiri digitale per Fresa Wabeco F1210
il: April 20, 2018, 16:00
Cita:

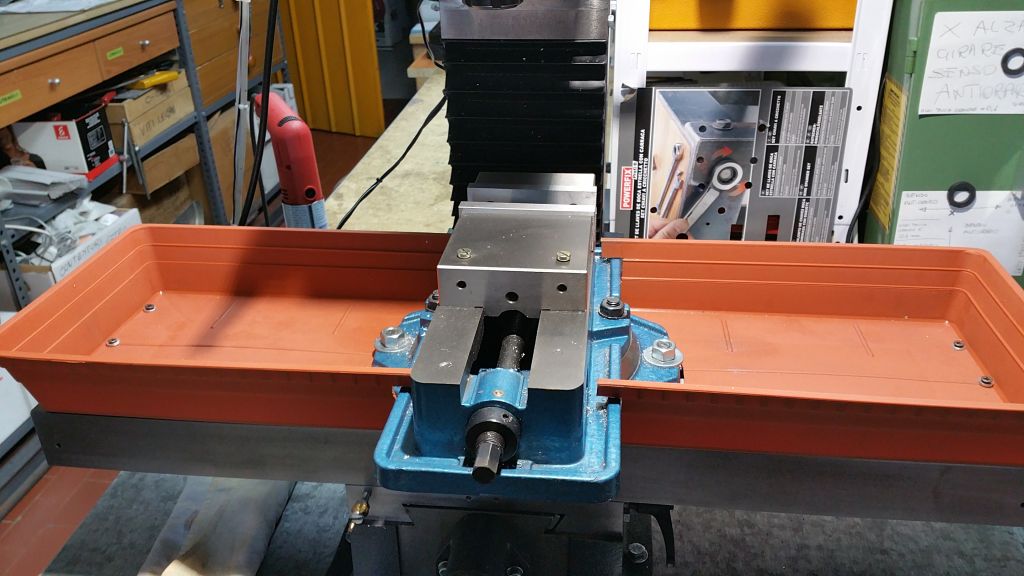

Luciano mi piace molto la tua soluzione delle vaschette raccogli trucioli, penso proprio che te la copierò. Si tratta di sottovasi giusto?
pescatore
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Contagiri digitale per Fresa Wabeco F1210
il: April 20, 2018, 16:52
Cita:

esatto poi tagliati e scrupolosamente sagomati e messo due righelli alle estremità che si incastrano nel carrello, così stanno fermissimi
saluti Luciano :D
