Autore ArgomentoTrasporre quote da pollici a mm
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Trasporre quote da pollici a mm
il: January 22, 2018, 20:56
Cita:

Questo help è indirizzato principalmente a Fede, mi ha spedito una disegno quotato in pollici, desidero riprodurre il contenuto della tavola trasformando le quote da pollici a mm. Naturalmente tutti coloro che possono togliermi dall'ignoranza sono molto graditi.
Partito dalla convinzione che moltiplicare le misure lineari per 2.54 ed ottenere la relativa conversione in mm non fosse così complicato ma ci sono delle cose che ignoro ed ho pensato di evidenziarle nelle immagini seguenti:

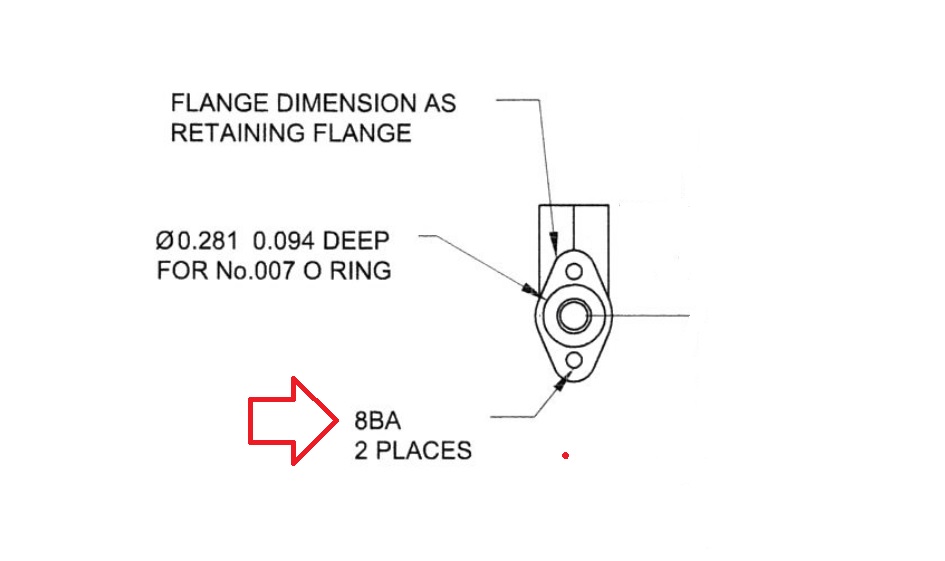

immagine 1) il foro viene quotato come 8BA ???? non so a cosa corrisponda.

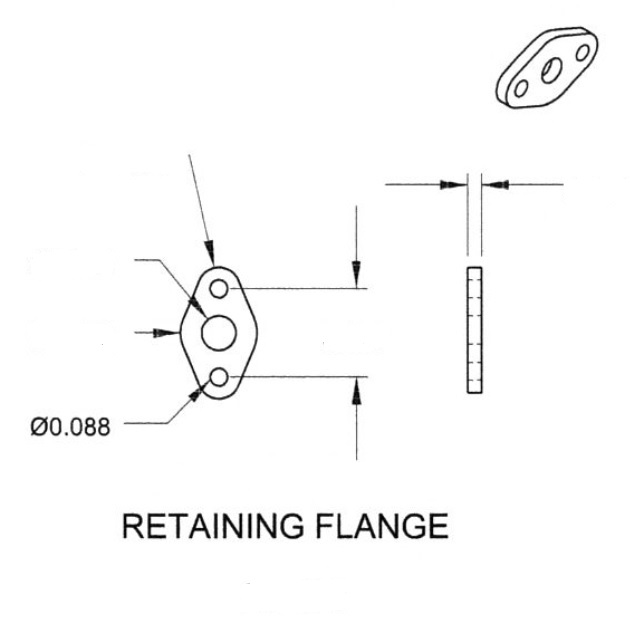

immagine 2) si riferisce ad una porzione di disegno che appartiene alla stessa tavola, la mia domanda, rivolta a Fede (EM500) è la seguente: la flangia della 1a immagine è la stessa della 2a immagine. Sulla tavola sono in 2 posizioni diverse e sembrano facciano parte di elememti diversi.

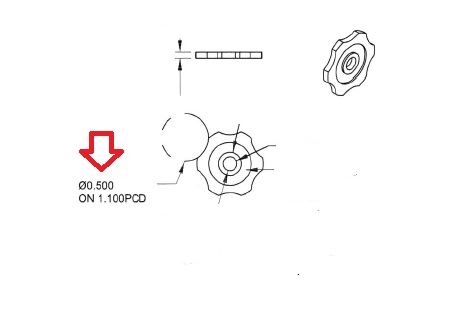

immagine 3) Ho evidenziato con una freccia ciò che non riesco a comprendere. "diametro 0.500 ON 1.100PCD" ?

grazie ciao a tutti
mario

Robmas59
Nuovo
Posts: 12
Permalink
Post Re: Trasporre quote da pollici a mm
il: January 22, 2018, 22:14
Cita:

Per quanto riguarda il punto 3, PCD = Pitch Circle Diameter.
Ovvero un cerchio di 0.5' di diametro con centro su di un cerchio di 1.1' di diametro
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Trasporre quote da pollici a mm
il: January 22, 2018, 22:19
Cita:

Grazie Rob, forza ne mancano ancora 2.
ciao mario
Robmas59
Nuovo
Posts: 12
Permalink
Post Re: Trasporre quote da pollici a mm
il: January 22, 2018, 22:24
Cita:

Per quanto riguarda il punto 1, in questo sito ti da la risposta:

http://www.ba-bolts.co.uk/faq.html
Robmas59
Nuovo
Posts: 12
Permalink
Post Re: Trasporre quote da pollici a mm
il: January 22, 2018, 22:31
Cita:

Per il punto 2, direi che si tratta:
primo disegno = parte "fissa" in cui vi è un'O-RING di tenuta
secondo disegno = è la parte che si accoppia alla parte fissa
Robmas59
Nuovo
Posts: 12
Permalink
Post Re: Trasporre quote da pollici a mm
il: January 22, 2018, 22:51
Cita:

Purtroppo dobbiamo sottostare alle fisime anglosassoni, dove tabellano tutto.
Invece di dire chiaramente il diametro, devono farti scartabellare una tabella da cui ricavi le dimensioni cercate.
Se cerchi in internet, anche la misura dell'O-Ring è tabellata, i diametri dei cavi elettrici sono in AWG , i diametri delle viti in BA.
In google prova a cercare gauge mm ti si aprirà un mondo di tabelle di conversione.

non per niente quella sonda che si è schiantata su Marte ha avuto un problema di conversione della distanza dal punto di atterraggio perchè il centro di controllo (in Germania) dava le distanze in metri mentre gli Americani, che programmavano la discesa, li cosideravano pollici.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Trasporre quote da pollici a mm
il: January 23, 2018, 07:52
Cita:

Ti ringrazio ancora, sei stato ...illuminante. Non sono un "Vasco" nel disegno, sto solo cercando di imparare.
Ho notato che in rete si trovano dei disegni di modellini interessanti ma con un paio di pecche.
1) quotatura .... strana (naturalmente per me) lettere, numeri, ...
2) sono anche graficamente un po' rovinati, particolari sbiaditi o poco leggibili
Sono però belli, ho messo gli occhi su dei disegni di Elmer, non lo conoscevo e sembra anche che non sia più tra noi, che meriterebbero più attenzione, sto cercando di capirci qualcosa.

grazie ciao
mario
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Trasporre quote da pollici a mm
il: January 27, 2018, 22:31
Cita:

Scusami Mario
Ma sono stato via alcuni giorni e non ho ho potuto seguire il tutto.
Vedo però che Rob ti ha chiarito tutto.

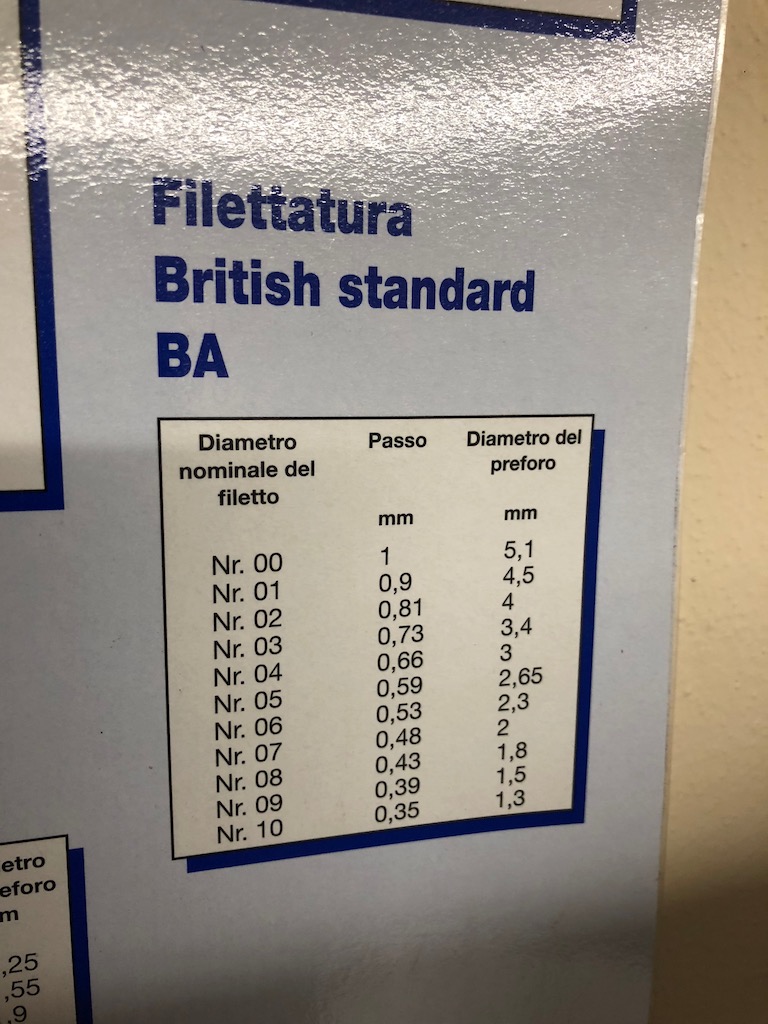

8BA corrisponde al diametro nominale del filetto che richiede un preforo da 1,8 mm (vedi tabella allegata)
Ovviamente questi sono i due fori della flangia che devono essere filettati, io ho usato invece una punta da 2mm e ho filettato M2,5 x 0,45 (Metrico ISO), perchè non ho viti con misure imperiali.
La flangia dellla seconda immagine non è altro che la controfangia che schiaccia l'oring nella sua sede. i fori di questa sono da 2,5mm.
Nella terza immagine il Diametro 0,500 indica che i fori da praticare sono da mezzo pollice cioè 0,500 X 25,4 = 12,7mm.

Troverai un'altra cosa che ti farà impazzire, cioè la filettature da fare all'interno e all'estremità . Quella interna io l'ho filettata M4 X 0,7 forando con una punta da 3,3mm
Quella esterna anziche 5/16 X 40, ho fatto un filetto da M8 X 0,75 (Per chiarezza 5/16 X 40 corrisponde a 7,93mm con un passo da 0,63mm ) un filetto molto fine che nelle misure ISO standard non esiste.

Comunque non preoccuparti, dopo un pò ci si fa la mano

Fede
