Autore ArgomentoCaratteristiche cono B10
attolucio
Raffinato Tornitore
Posts: 313
Permalink
Post Caratteristiche cono B10
il: February 20, 2019, 23:21
Cita:

Voglio realizzare un cono B10 per poter inserire un mandrino con tale attacco conico ma non riesco a trovare i dati di conicità per impostare il carrino.
Mi risulta che si trovino nella norma DIN 238 ma, in rete, non riesco a trovarla.
In internet ho trovato diversi dati sul cono ma mi danno angoli contrastanti: in un caso 1,370° in un altro 1,4286°; non ce ne vengo fuori.
C'è qualcuno che mi può aiutare ad impostare il carrino con l'angolo corretto?

Grazie in anticipo. Lucio

P.S. Ho provato a copiarlo da un riduttore ma è troppo corto per poter essere precisi e per tentativi non posso riuscirci.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Caratteristiche cono B10
il: February 21, 2019, 20:38
Cita:

Ciao Lucio, ho un file pdf che forse ti può aiutare. Se mi mandi l'indirizzo te lo spedisco.

ciao mario
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Caratteristiche cono B10
il: February 21, 2019, 20:48
Cita:

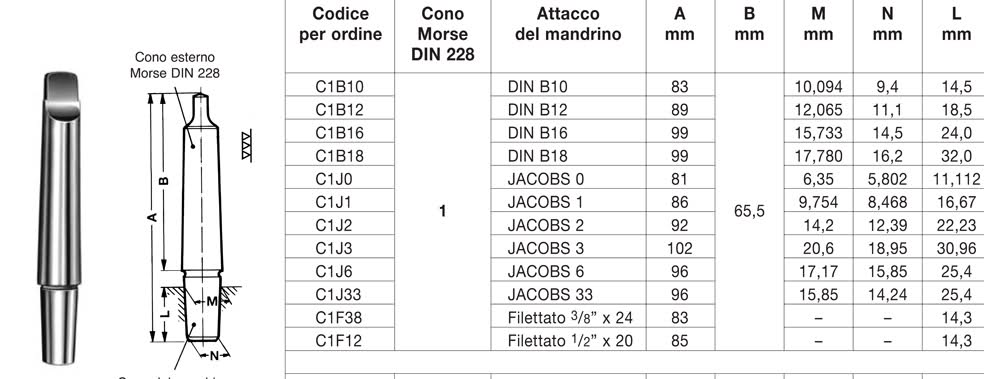

Ho trovato questo jpg, spero ti sia utile
ciao mario
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: Caratteristiche cono B10
il: February 21, 2019, 20:57
Cita:

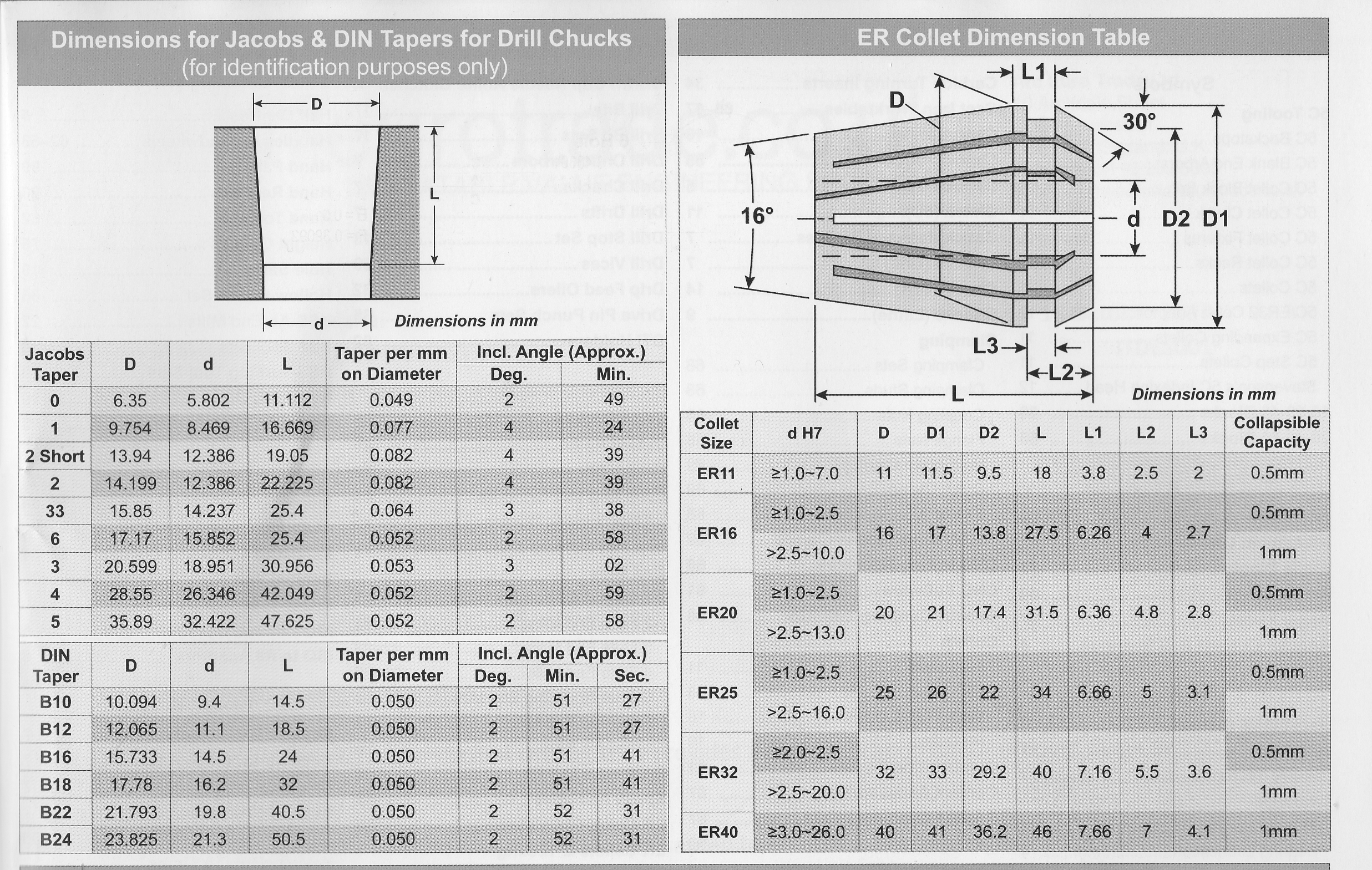

Ciao Lucio

la foto è tratta da un prontuario, non è indicato l'angolo ma essendo unificato sono dati i diametri maggiore e minore e la lunghezza.
Spero possa esserti utile

Un saluto
Franco
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: Caratteristiche cono B10
il: February 21, 2019, 21:02
Cita:

Rettifico c'è anche l'angolo

Ciao Franco
Paolo951
Tornitore provetto
Posts: 239
Permalink
Post Re: Caratteristiche cono B10
il: February 22, 2019, 22:10
Cita:

Buona sera Lucio, se vuoi puioi andare anche alla "femminina" nel senso di sbrigativa, se hai un goniometro digitale magnetico è abbastanza semplice :
porti fuori il canotto della fresa e su quello innesti il cono morse che abbia come attacco un B10.
metti il goniometro sul canotto e gli dai quel valore come zero,
sposti il goniometro sul cono B10 e fai la lettura.
Comunque il valore in tabella che ha dato Franco è giustodovrebbero essere quasi 3 ° 2.51.27.
resta il fatto che non è semplice impostare il valore in gradi primi e secondi sul carrino, quindi l'unica avendo l'approssimazione è copiare con il tastatore .
Un saluto
Paolo
attolucio
Raffinato Tornitore
Posts: 313
Permalink
Post Re: Caratteristiche cono B10
il: February 23, 2019, 00:03
Cita:

Grazie amici.
1) I dati che mi avete indicato Dmax=10,094 Dmin=9,4 ed L=14,5 danno un semiangolo di 1,3708°.
2) Poi leggendo a pag 2 del Jacobs Chucks Technical-Information (http://www.cooperhandtools.com.au/PDFs/Jacobs%20Chucks%20Technical-Information.pdf) scopro che il cono B10 ha lo stesso angolo del cono CM1. La conicità del CM1 è 1:20,047 che da un semiangolo di 1,4287° (prima incongruenza).
3) Se misuro col comparatore il mio cono B10 ottengo su 10mm un calo di 0,44mm che mi dice che il semiangolo è 2,5193° (seconda incongruenza).
4) Se vado su Wikipedia mi dice che B10 è uguale al CM1 e che il semiangolo è 1° 25' 43" che corrisponde a 1,4286° (coincide con la 2° misura).

La prima misura non ho ben chiaro se 9,4 è il diametro minimo del cono o del colletto d'imbocco del cono. Dico così perchè le immagini e le relative quote sono contrastanti ma dalle immagini prese dalle UNI sembra che sia il colletto d'imbocco e non il diametro del con. Dall'immagine postata da Franco sembra invece il diametro minimo del cono.
La seconda misura si basa sull'affermazione che B10 ha la conicità del CM1 ma ha un diametro massimo di 10mm anzichè 12mm (2 mm in meno). Questo può darsi ma è lontano dalle misure sul pezzo.
La terza misura potrebbe essere falsata dal fatto che il comparatore non è perfettamente in asse con la direttrice del cono e quindi si rileva un calo maggiore del reale.
La quarta misura è in linea con la seconda.

La misura proposta da Franco non è abbastanza affidabile perchè il mio goniometro digitale non ha abbastanza cifre decimali ed i cono è lungo 14mm.

Francamente non so più che pesci pigliare!

Per ora comunque grazie.

Lucio
attolucio
Raffinato Tornitore
Posts: 313
Permalink
Post Re: Caratteristiche cono B10
il: February 23, 2019, 00:28
Cita:

Dimenticavo...
La quinta misura è tratta dalla foto di Franco 2° 51' 27" che produce un angolo di 2,8575°. Se fosse il semiangolo è diverso da tutti glia altri ma se fosse l'angolo allora il suo semiangolo diventa 1,4287° che coincide con la 2° e 4° misura.

Infine l'inclinazione del carrino è proprio il semiangolo e l'inclinazione si ottiene abbastanza facilmente col metodo indicato da Rick in una sua videopillola.

Di nuovo ciao.

Lucio
attolucio
Raffinato Tornitore
Posts: 313
Permalink
Post Re: Caratteristiche cono B10
il: June 11, 2019, 23:23
Cita:

Alla fine ho comperato in Cina un cono B10 e l'ho copiato.
A mali estremi estremi rimedi... (Anonimo)

Saluti Lucio
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: Caratteristiche cono B10
il: June 12, 2019, 11:13
Cita:

Ciao Lucio
Alla fine hai in casa un B10 che potrà sempre ritornare utile. Non hai pensato di verificare le misure, o almeno quelle che potevano sembrare più attendibili, con una prova pratica, costruendo cioè il cono in questione, magari su materiale di scarto e verificarlo poi direttamente col mandrino ed eventualmente apportare gli opportuni aggiustaggi ?

Un saluto Franco
