Autore ArgomentoBoccola scorrimento dislocatore
roberto-
fulici
Principiante
Posts: 79
Permalink
Post Boccola scorrimento dislocatore
il: December 16, 2019, 19:36
Cita:

Buonasera
È molto che non partecipo al forum,purtroppo il tempo e problemi vari me lo anno impedito
Adesso sono un po’ più libero e voglio finire uno a Stirling gamma iniziato qualche tempo fa.
Ho un problema con la boccola di scorrimento dell’asse del dislocatore in acciaio inox rettificato
Che scorrendo all’interno della boccola la consuma facendo perdere compressione al tutto,ho
Usato per la boccola bronzo fosforoso,mi chiedevo se ci fosse la maniera di ovviare al problema
Magari con delle guarnizioni a tenuta che chiaramente dovrebbero generare poco attrito e scorrere
Liberamente vi ringrazio dell’aiuto e buone feste

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: Boccola scorrimento dislocatore
il: December 16, 2019, 20:55
Cita:

ciao.Strana questa cosa che si usura la boccola in bronzo.Ma lo stelo del dislocatore lo hai ben lucidato e privato di qualsiesi traccia di rigatura? Scordati di poter usare qualsiesi tipo di guarnizione in gomma,alternativa al bronzo è teflon o grafite,quest'ultima è la preferita anche del bronzo in quanto è autolubrificante ma anche delicatissima.
protresti postare delle foto cosi da capire meglio il problema?
ciao.Antonio.
roberto-
fulici
Principiante
Posts: 79
Permalink
Post Re: Boccola scorrimento dislocatore
il: December 16, 2019, 23:11
Cita:

Ciao Antonio
Grazie per aver risposto,probabilmente ho esposto il problema in maniera sbagliata,lo Stirling che ho costruito
Ha una cilindrata di 4cm cubici lo sto usando come generatore di corrente sostituendo il volano con un generatore assiale
Sono riuscito ad avere circa 500watt a 220volt alimentandolo con due ugelli per microsaldatore per una durata di circa 18 ore
E lì che nasce il problema non è uno Stirling a scopo ludico mi servono materiali resistenti all’usura,il pistone di lavoro infatti
Lo ho eseguito in grafite su cilindro incamiciato in pirex ed ha una tenuta eccezionale e priva di usura il problema nasce sulla boccola
Che visto la durata del funzionamento tende a perdere la sua tenuta,proverò con un albero temprato e rettificato con scorrimento
Su boccole con grafite,non sono molto convinto di questa soluzione,come da te suggerito ho provato il pfte con magri risultati,
Lavorando sempre al limite delle sue possibilità basta una piccola perdita di compressione per pregiudicare il risultato raggiunto
Grazie ancora ci sentiamo

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: Boccola scorrimento dislocatore
il: December 17, 2019, 06:26
Cita:

Ciao Roberto. Ti ripeto se posti qualche foto ci si può rendere conto del problema e cercare di trovare una soluzione magari apportando anche qualche modifica.
Antonio.

roberto-
fulici
Principiante
Posts: 79
Permalink
Post Re: Boccola scorrimento dislocatore
il: December 17, 2019, 09:39
Cita:

Buongiorno
Antonio non è che non voglia postare la foto ma ultimamente non riesco a farlo se riesco molto volentieri se vuoi ho delle foto fatte
Te le potrei inviare con whatsapp,grazie ancora.
Buonagiornata

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: Boccola scorrimento dislocatore
il: December 17, 2019, 13:00
Cita:

Per inserire le foto è semplicissimo.
In basso a destra c’è un pulsante azzurro tu clicchi sulla scritta “ rispondi “ e avrai la possibilità di inserire 3 foto per volta. Ti ricordo di ridimensionarle a circa 1024 pixel in modo da alleggerirle.
Se usi un PC è semplicissimo a ridimensionare un’immagine.
Se usi lo smartphone ci sono molte applicazioni per lo scopo,io ad esempio uso DIMENSIONE IMMAGINE.
Antonio.
roberto-
fulici
Principiante
Posts: 79
Permalink
Post Re: Boccola scorrimento dislocatore
il: December 18, 2019, 19:34
Cita:

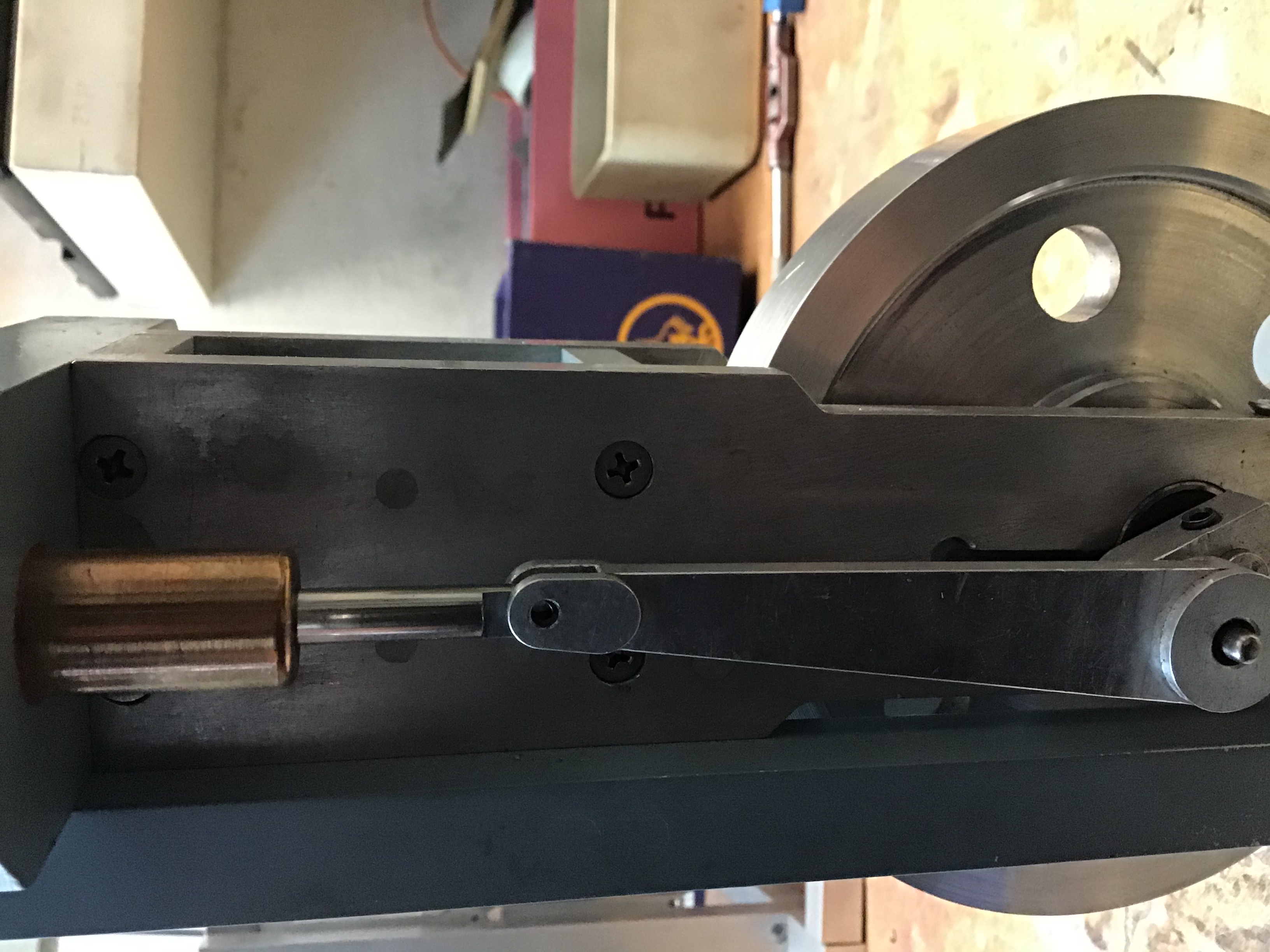

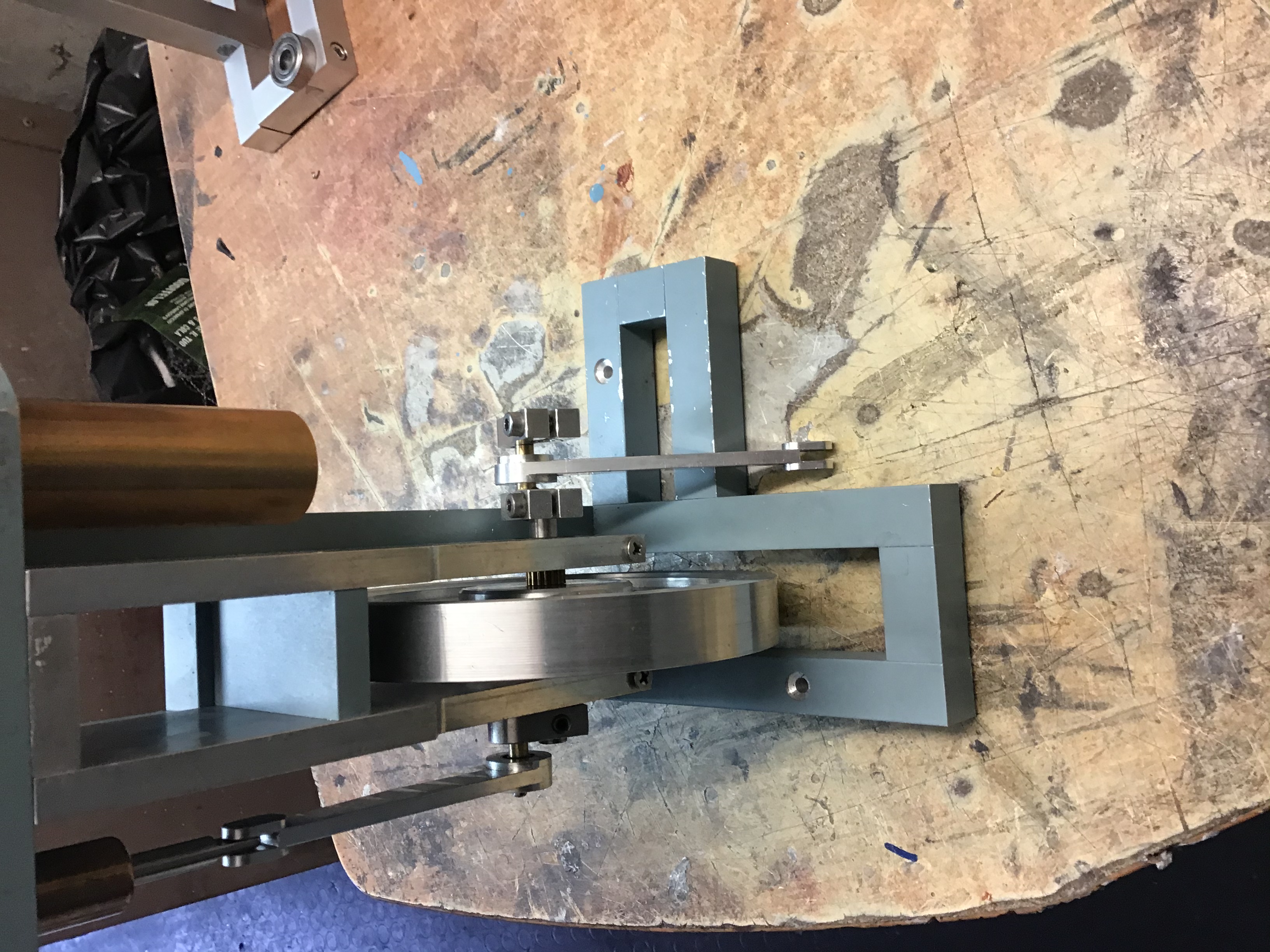

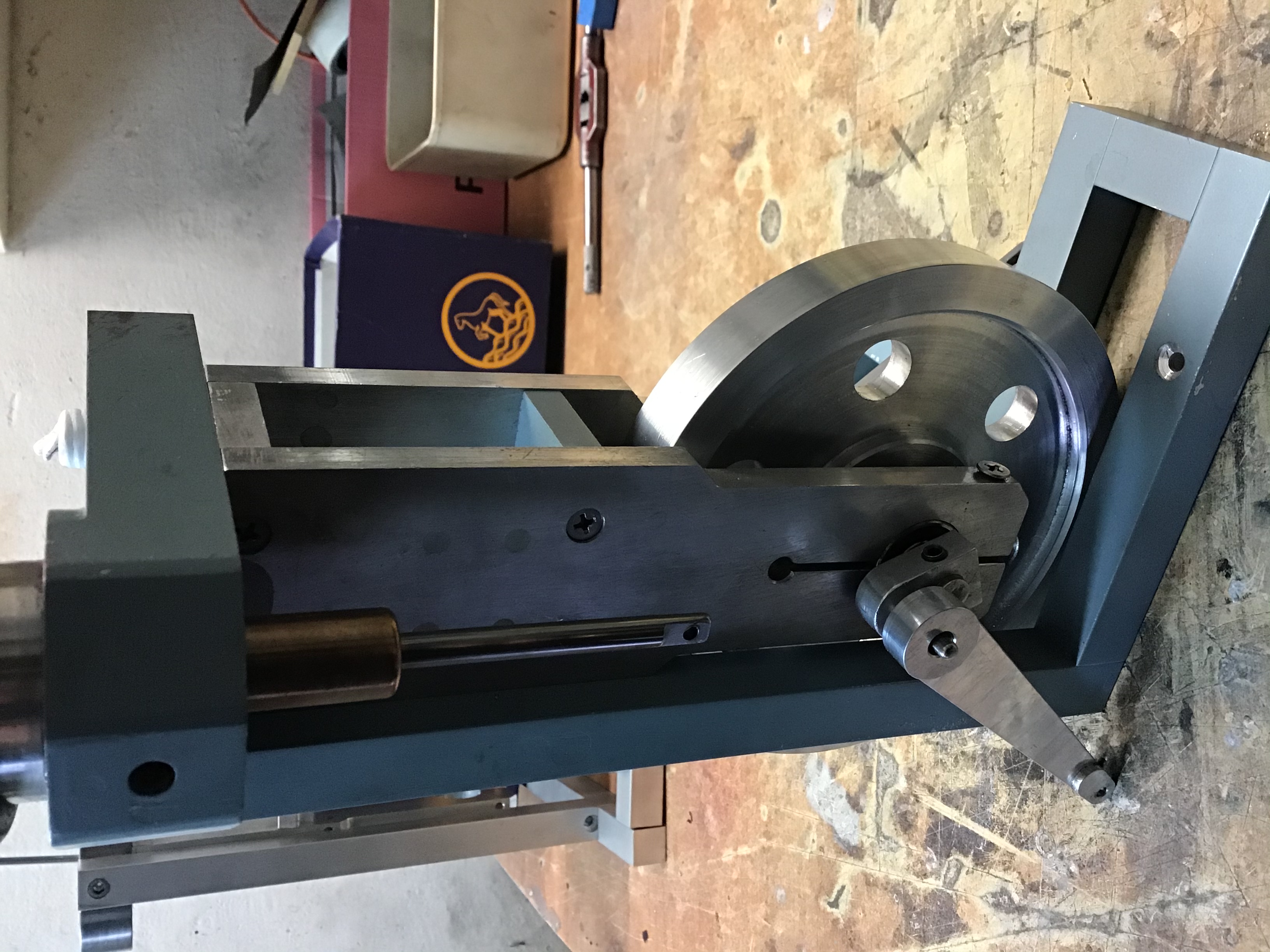

Buonasera Antonio, in allegato le foto. Non so se saranno utili per mostrare in modo chiaro il problema.

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: Boccola scorrimento dislocatore
il: December 21, 2019, 09:40
Cita:

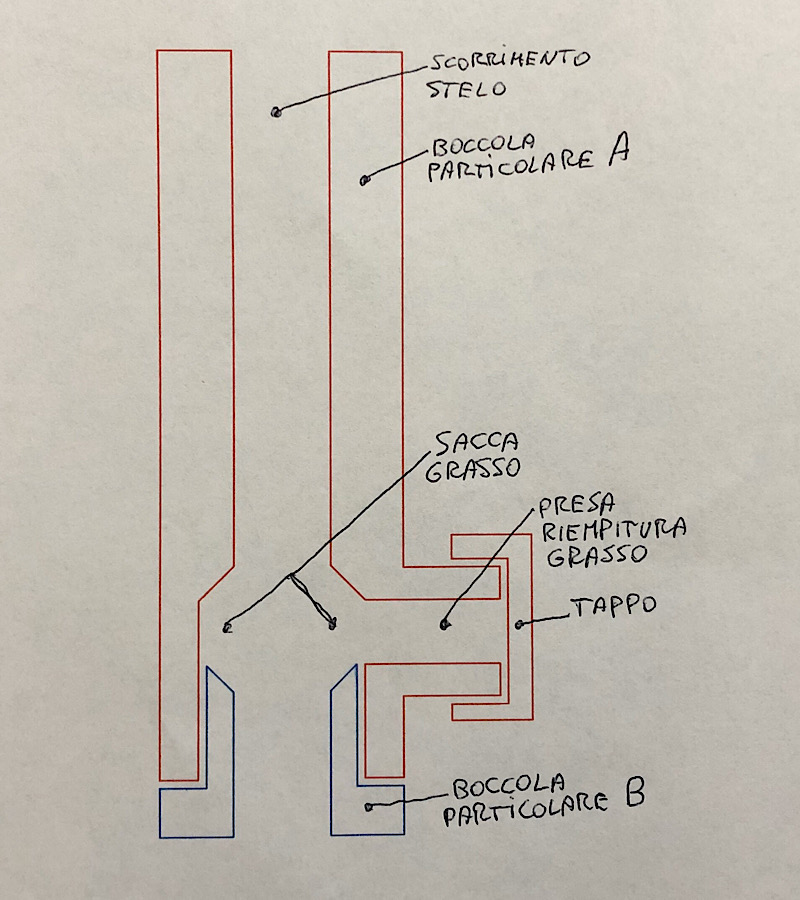

Buon giorno Roberto. Scusa il ritardo ma sono stato un po’ impegnato questi giorni. Si nota che hai parecchio spazio nella parte inferiore della boccola. Io tenterei ad apportare una modifica alla parte inferiori della boccola in qualcosa del genere come la bozza del disegno che ho allegato. Ovviamente non conosco le quote del modello ,quindi dovrai adattarle nel modo più opportuno.
Ciao.Antonio.
roberto-
fulici
Principiante
Posts: 79
Permalink
Post Re: Boccola scorrimento dislocatore
il: December 21, 2019, 17:58
Cita:

Buonasera Antonio
Ringrazio per la risposta,avevo pensato anch’io al sistema che hai pensato tu il problema penso sia la trasmigrazione del grasso all’interno del cilindro questo
Causerebbe sicuramente dei problemi in quanto lo spazio tra parete dislocatore e parete cilindro sono molto molto vicine si creerebbe morchia che andrebbe a
Disturbare là scorrimento,lo ho notato dalle innumerevoli prove che ho fatto.purtroppo conpotenze cosi esigue non poter usare. Delle tenute pneumatiche è un
Problema vedremo se mi verrà in mente qualcosa d’altro,se hai qualche altra idea è chiaramente ben accetta,auguro buon natale

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: Boccola scorrimento dislocatore
il: December 21, 2019, 19:06
Cita:

Io proverei con del grasso al silicone alimentare.
