Autore ArgomentoLegger un disegnino tecnico ?
marcel
Tornitore provetto
Posts: 161
Permalink
Post Legger un disegnino tecnico ?
il: June 17, 2020, 23:35
Cita:

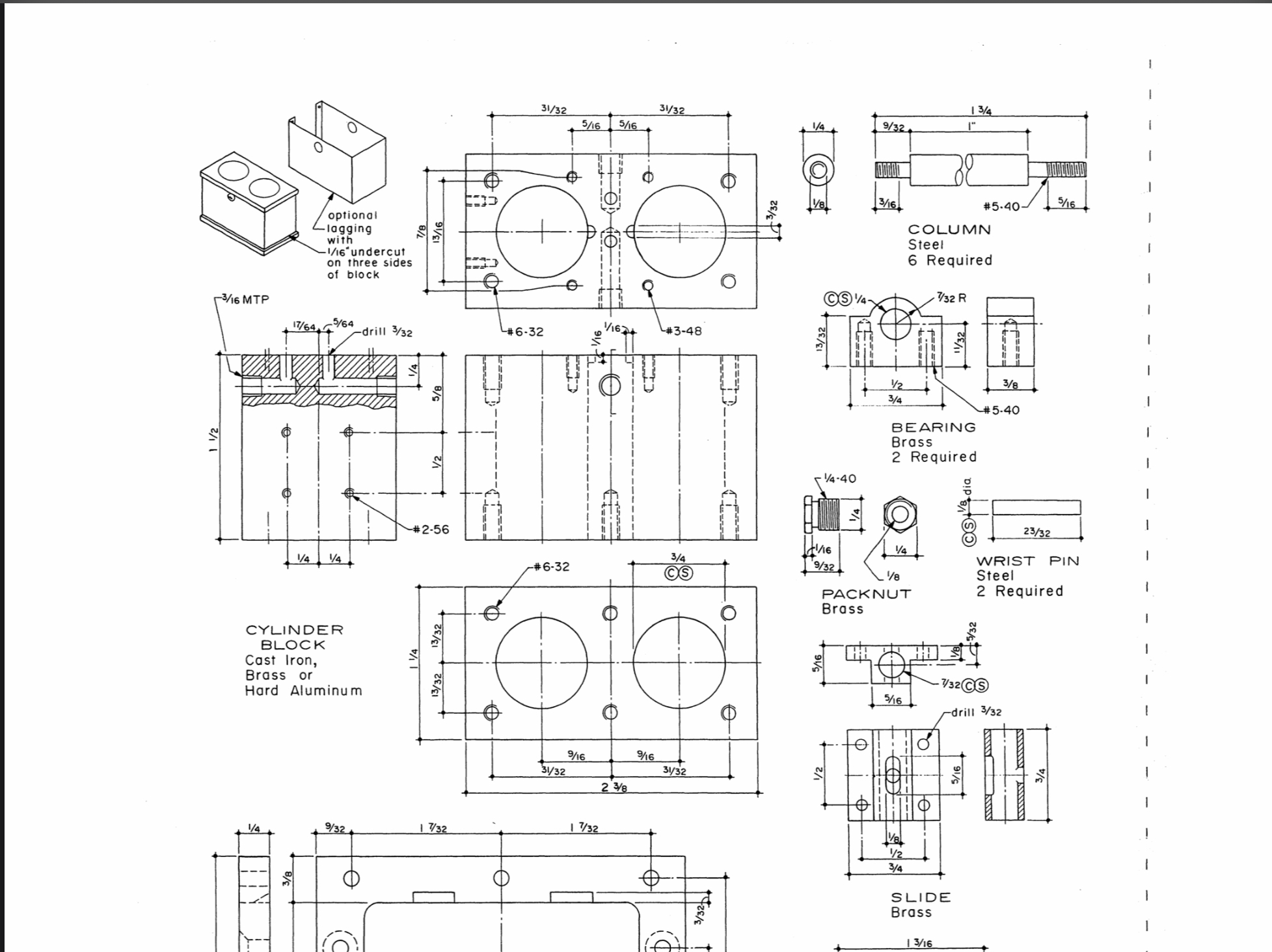

Vorrei scaricare un progetto trovato in rete ma non capisco come vano lette le misure del tipo 3/4 7/77 e così via se qualcuno mi può aiutare forse imparerò qualcosa di nuovo grazie e buona notte !!!
attolucio
Raffinato Tornitore
Posts: 313
Permalink
Post Re: Legger un disegnino tecnico ?
il: June 23, 2020, 15:29
Cita:

Mi paiono misure in pollici.
Per esempio 31/32 di pollice sarebbe (25,4/32)*31=24,60mm
Mentre 6.32 è una filettatura da 6mm con 32 filetti per pollice. Anche 1/4.40 è una vite 1/4 di pollice con 40 filetti per pollice.

Io l'intendo così ma sentiamo i più esperti.

Lucio
Robmas59
Nuovo
Posts: 12
Permalink
Post Re: Legger un disegnino tecnico ?
il: June 23, 2020, 22:10
Cita:

Le misure sono sicuramente in frazioni di pollice.
per i fori filettati (o le viti) è una codifica Americana : UNC (passo grosso) o UNF (passo fine) o UNEF (passo esxtrafine)
Il diametro e passo, si ricava da tabelle.
es.
#2-56 UNC = 2.159mm x 56 filettixpollice
#6-32 UNC = 3,4798mm x 32 filettixpollice
gogolando " wiki tabella unc" si trovano tutte le corrispondenze metriche

Bye

marcel
Tornitore provetto
Posts: 161
Permalink
Post Re: Legger un disegnino tecnico ?
il: June 24, 2020, 23:32
Cita:

Vi ringrazio ad entrambi per la spiegazione, e un po’ complicata la cosa come se non lo fossi già il progetto da solo , comunque ho trovato il disegnino anche in millimetri così non mi complico la vita con i pollici ma rimane comunque una bella lezione per il futuro, c’è sempre da imparare !!! Per chi fossi interessato di questo progetto ho altri mi può contattare su marceldavidescu@gmail.com vi manderò tanti bei disegni ....
