Ciao, si, credo di aver trovato dei gommini giusti, recuperati da un fusore di stampante laser.
Devo solo trovare il tempo per provare a lavorarli.
A presto.
ciao.
Rick.

Ciao, mah.. io guardando il disegno e dando per scontato che il "linguaggio" universale dei disegni tecnici contiene tutte le informazioni per costruire la parte in oggetto, ho dato per scontato che il diametro dell'albero fosse pari a 0,17 " ovvero 4,318 mm. Una volta montato il gommino sull'albero da 0,17" questo per la dilatazione dovesse assumere il diametro di 0,325" (mounted tool)
Ne ho giusto finito due di prova ricavati da uno di quei gommini che dicevo sopra. Le dimensioni sono "abbastanza" precise (per come può essere preciso un materiale come la gomma).
Ho anche ritrovato la mia Ti 59 e ora dovrei avere il tempo e la voglia di smontarla e confrontare il suo capstan con i gommini che ho appena costruito, procedendo al montaggio...
Te li spedirei anche Max, ma prima vorrei ovviamente vedere se possono andare prima di fare magari un invio inutile!
Hai suggerimenti, seconda la tua esperienza, per aprire la calcolatrice senza danneggiarla?
Ciao.
Rick

Il link già lo conoscevo, chiedevo se avevi qualche altro consiglio...
vabbè..
saluti.

Avevo scritto che il punto piu' delicato e' quello IX del link che ho messo.

I flat, essendo passati molti anni, hanno la tendenza a diventare fragili e distaccarsi.
A parte fare leva con un piccolo cacciavitono e tanta pazienza, agendo tra lo zoccolo e i pin del flat alternativamente ai due estremi del flat, un rimedio piu' sicuro l'ho sviluppato in queste settimane, riparando l'ennesima TI-59.

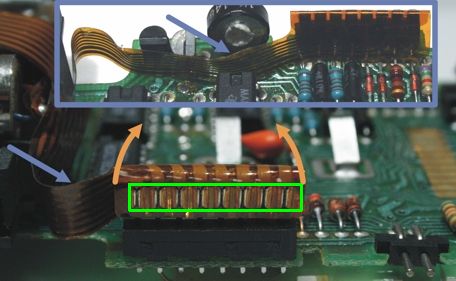

Nell'immagine allegata ho evidenziato in verde la zona dove i pin del connettore si crimpano al flat. Sono pin singoli, quindi se il flat si sfalda e' un casino.
Il trucco consiste nel preparare un po' di resina epossidica a doppia componente, e spalmarla con attenzione nella zona in verde, ottenendo uno spessore di un mm o due e facendo attenzione a evitare colature sui contatti e sullo zoccolo o sono guai...

Quando si e' essiccata, forma un blocco molto solido che consente di sfilare il connettore con meno rischi di rotture.
Per facilitare le cose, dato che a volte i pin sono duri da sfilare (sono rimasti decenni infilati nello zoccolo), conviene aiutarsi con qualche goccia di disossidante spray per contatti (disossidante per elettronica, non il WD-40 eh!), facendola colare con uno stuzzicandenti. Non usate lo spruzzatore o allagate tutto il circuito

Max

Ciao, stamattina in un impeto di volontà restauratrice, ho aperto la mia gloriosa Ti 59
Tutto bene fino ad avere in mano l'unità di lettura schedine magnetiche con capstan che in effetti è diventato gomma da masticare!

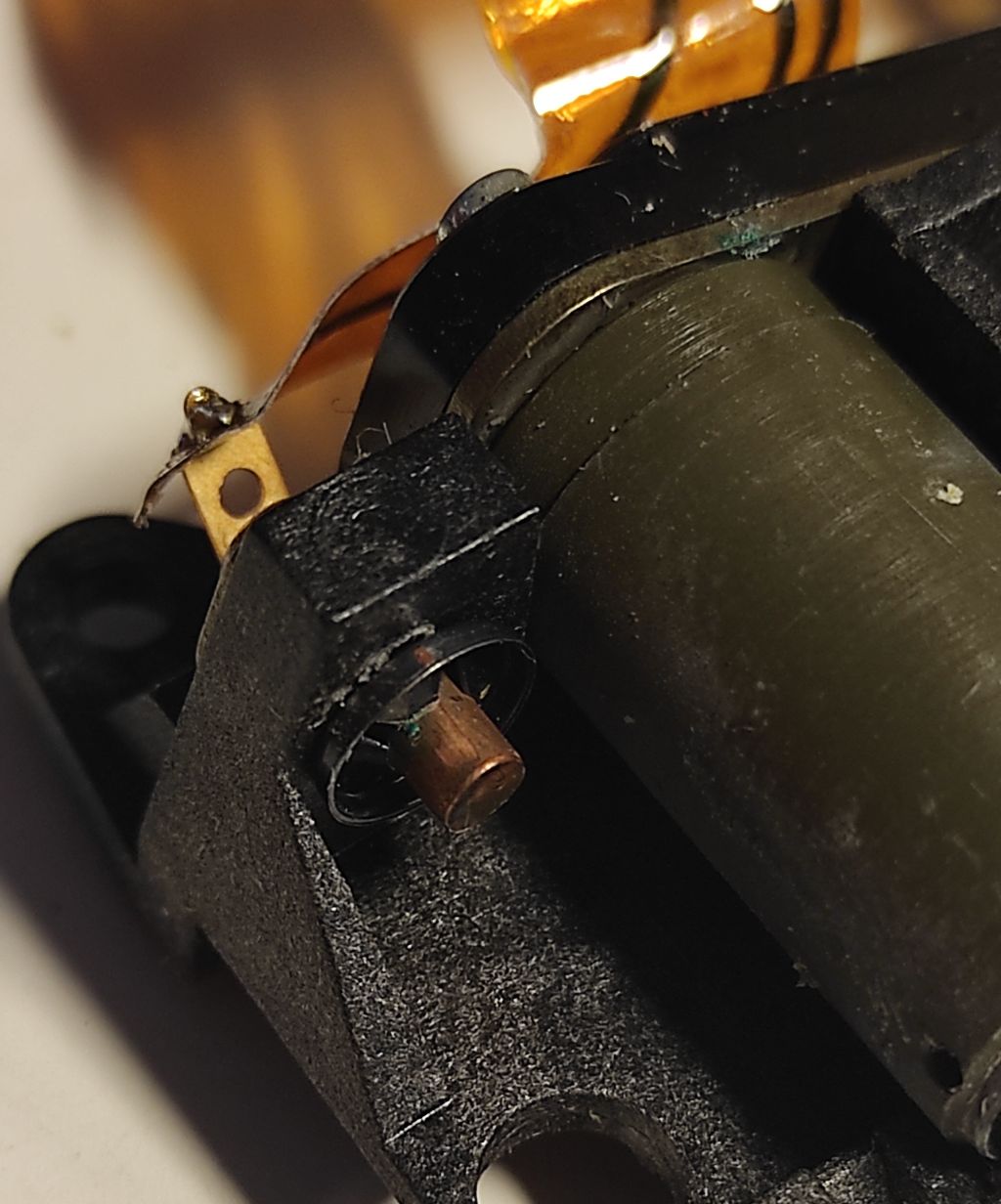

Mi sono fermato perchè quei simpaticoni della Texas Instruments nella mia versione di lettore, hanno avuto la grandiosa idea di sostituire la vite principale che tiene l'assieme ingranaggi, motore ecc.. con un fantastico rivetto tenuto da dietro con altrettanto fantastica rondella Starlock! Vi allego foto!
Ti è mai capitato?
Purtroppo quelle rondelle sono unidirezionali, ovvero per rimuoverle bisogna praticamente distruggerle, ma mi sa che la plastica cederà prima se forzo in qualche maniera....
Idee?

Ciao.
Rick.
