Autore ArgomentoConsiglio su realizzazione portautensili tangenziale
Stefano196-
9
Nuovo
Posts: 27
Permalink
Post Consiglio su realizzazione portautensili tangenziale
il: April 16, 2014, 12:58
Cita:

Salve a tutti, dopo aver scaricato il videocorso di Rick relativo alla realizzazione del portautensili tangenziale mi sono messo al lavoro.
Sto realizzando l'utensile con un gambo di 11 mm in quanto il mio tornio accetta tranquillamente utensili fino a 14 mm (a dire il vero
16, dopo aver modificato le pinze portaferri con la fresatrice!) e anche perché la barretta quadra di HSS-Co di cui dispongo è 6 e non
4mm. La domanda è questa: per unire i due pezzi principali di cui è composto il portautensili, posso ricorrere anche a delle viti a brugola
anziché alla brasatura (che vorrei evitare)? Oppure rischio di perdere in rigidità?
Grazie
Stefano
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Consiglio su realizzazione portautensili tangenziale
il: April 16, 2014, 13:28
Cita:

Eccezionale, questo è il mio spassionato giudizio su quest'utensile. Ne ho costruiti 2, il primo seguendo passo passo esattamente le indicazioni di Rick, il secondo si è discostato dal primo per la parte brasatura + perni di irrigidimento poichè non ho più utilizzato ne i perni ne la brasatura, mi sono limitato a praticare due smussi generosi sulle parti da unire, tenute insieme da pinze a grip e saldate a filo riempiendo totalmente gli smussi, Limatina finale per pareggiare il tutto e fin'ora funziona benissimo. Non sono convinto che la soluzione "brugola" dia la sufficiente garanzia di rigidezza e magari non renda possibile anche rotazioni, indesiderate, della testina durante l'uso. Bisogna provarlo, è aggressivo quando devi portare via tanta ciccia, ti lascia una finitura ottima, se fai cappelle si inabissa e ti salva il lavoro, ci fai biselli, lavori di testa, taglia anche quando imposti profondità irrisorie.
P.S. nessuno mi paga per questa pubblicità :D

Prooova
ciao mario
Stefano196-
9
Nuovo
Posts: 27
Permalink
Post Re: Consiglio su realizzazione portautensili tangenziale
il: April 16, 2014, 15:16
Cita:

grazie Mario, ora vedo, purtroppo per la saldatura sono poco attrezzato, io pensavo di sostituire i due perni di irrigidimento con altrettante brugole,
così rotazioni non se ne dovrebbero verificare, resta il problema della rigidità.... Avrei un bel cannello ossigeno-gas, purtroppo non mi caricano più la
bombola dell'ossigeno perché ha un attacco non più a norme! Altrimenti la brasatura non sarebbe un problema....
Grazie
Stefano
Rick
Amministratore
Posts: 2069
Permalink
Post Re: Consiglio su realizzazione portautensili tangenziale
il: April 16, 2014, 19:16
Cita:

Ciao, sono molto contento che apprezziate questo utensile :-) E' davvero utile e versatile. Puoi provare Stefano, certo è che nel tuo caso l'utensile è ancora più grosso e devi essere certo che quel punto possa reggere tutto lo sforzo che si scarica sulla linea tangenziale al pezzo. Se potessi almeno fare una saldatura ad arco voltaico comune con un elettrodo forse potresti risolvere. Puoi comunque verificare la tua soluzione sul campo.
Facci sapere! Ciao buoni lavori! :-)

Rick.
Stefano196-
9
Nuovo
Posts: 27
Permalink
Post Re: Consiglio su realizzazione portautensili tangenziale
il: April 16, 2014, 23:17
Cita:

Grazie, non mancherò di riferire il risultato.
Stefano
Stefano196-
9
Nuovo
Posts: 27
Permalink
Post Re: Consiglio su realizzazione portautensili tangenziale
il: April 21, 2014, 01:09
Cita:

Avrei un'altra domandina: come avete fatto a fresare la sede della barretta? Quale procedura avete usato?
Stefano
Stefano196-
9
Nuovo
Posts: 27
Permalink
Post Re: Consiglio su realizzazione portautensili tangenziale
il: April 21, 2014, 01:44
Cita:

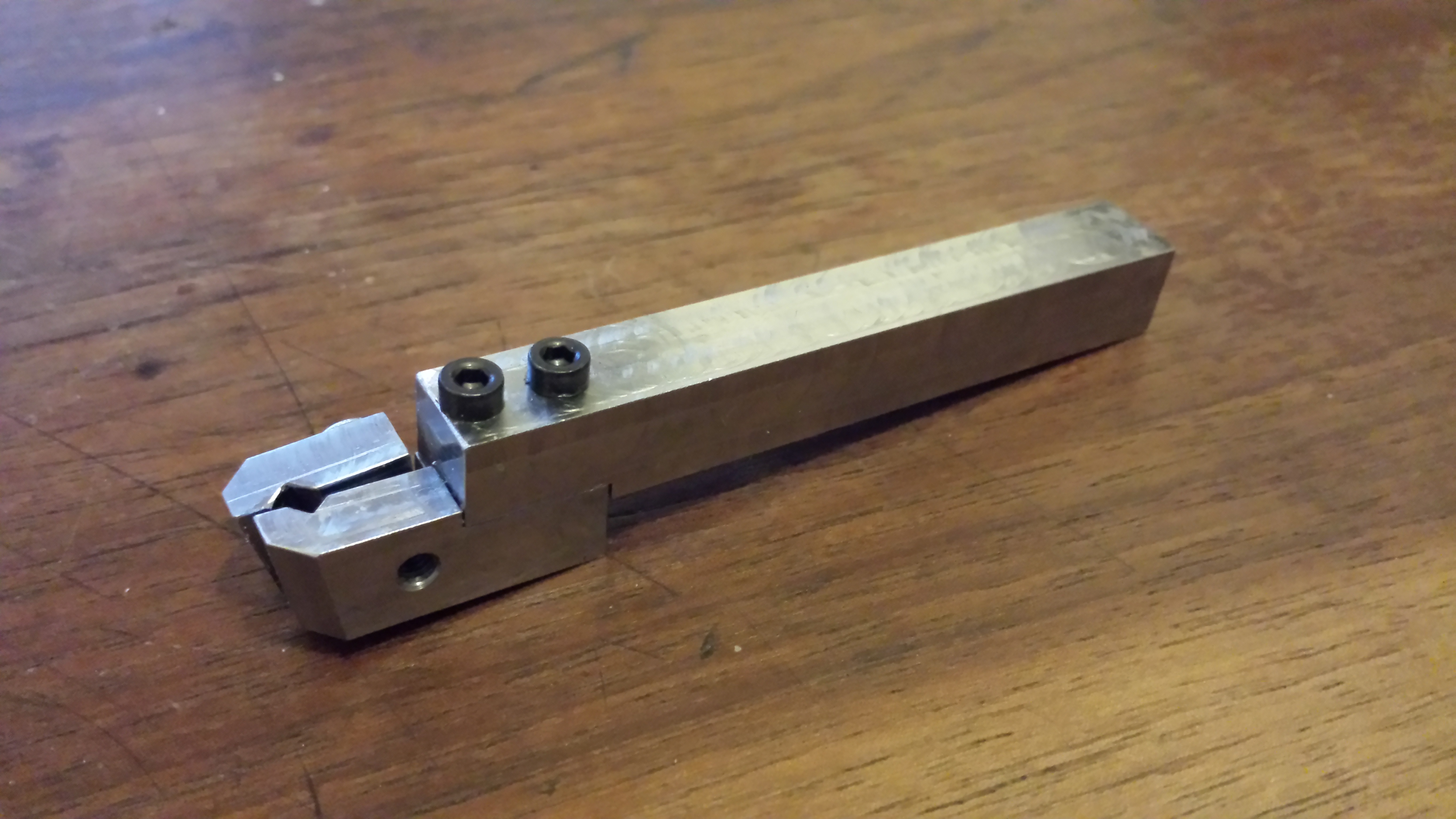

beh, comunque, eccolo qua, il risultato dei miei sforzi. Non posso collaudarlo finché non riuscirò a reperire una barretta HSS 4x4, che i rivenditori della mia zona non hanno...
Mannaggia, alla Fiera dell'Elettronica di Gonzaga ce l'avevano....
Stefano
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Consiglio su realizzazione portautensili tangenziale
il: April 21, 2014, 08:48
Cita:

Bello,bravo, si vede che è materiale 'nobile' e non il solito ' ferraccio '. Speriamo che il fissaggio delle due parti con le brugole non diano problemi.
Facci sapere come va.
ciao
mario iw1cmc
Stefano196-
9
Nuovo
Posts: 27
Permalink
Post Re: Consiglio su realizzazione portautensili tangenziale
il: May 7, 2014, 17:18
Cita:

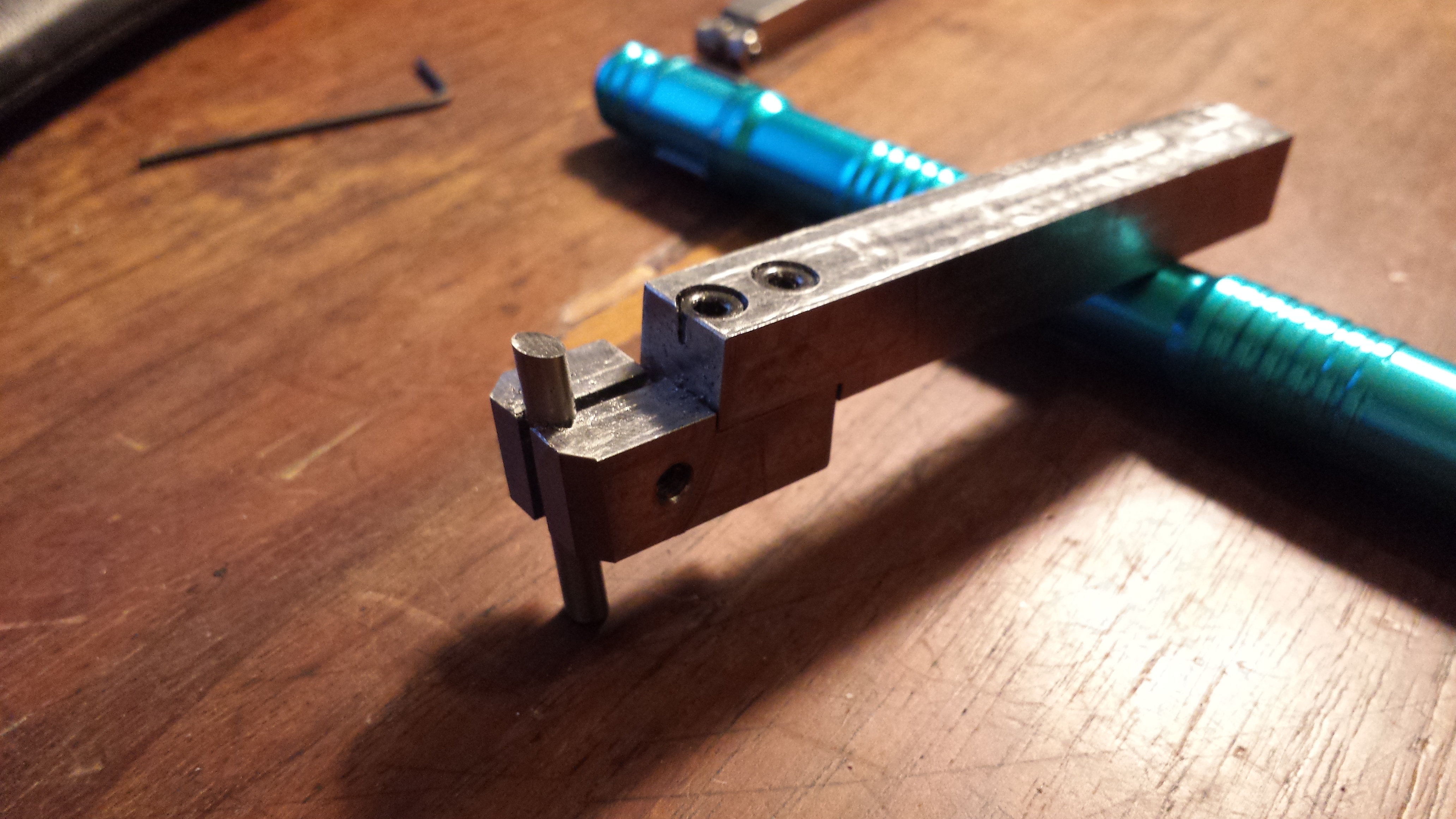

Ho finalmente provato il portautensili tangenziale, anche se solo con uno spezzone di barretta tonda da 4 mm, in quanto la barretta quadra di quelle dimensioni dalle mie parti apparentemente è introvabile. Comunque funziona a meraviglia, restituisce su tutti i materiali una finitura eccellente e risulta effettivamente in grado di lavorare anche con profondità di passata veramente ridottissime. Inoltre il sistema di fissaggio a mezzo brugole funziona benissimo.
A presto
Stefano
Rick
Amministratore
Posts: 2069
Permalink
Post Re: Consiglio su realizzazione portautensili tangenziale
il: May 7, 2014, 18:39
Cita:

Benvenuto nel club dei felici utilizzatori del portautensili tangenziale :-)
Ottima realizzazione. Le barrette da 4x4 le trovi per esempio da http://www.sapuppo.it e costano circa 6 euro e sono piuttosto lunghe.
Grazie per averci mostrato la tua soluzione :-)

Ciao.
Rick.
