Ciao Mario,
sono contento che sei contento dell'acquisto!!! Io ho il Vertex HV6 e non ci sono problemi di fissaggio sia in verticale che in orizzontale; quanto sono profonde le tasche? Se arrivano ai 5 mm. penso che puoi staffarlo normalmente, dovrai in ogni caso eliminare la vernice dove le staffe poggeranno, Altrimenti penso che potrai fare così:

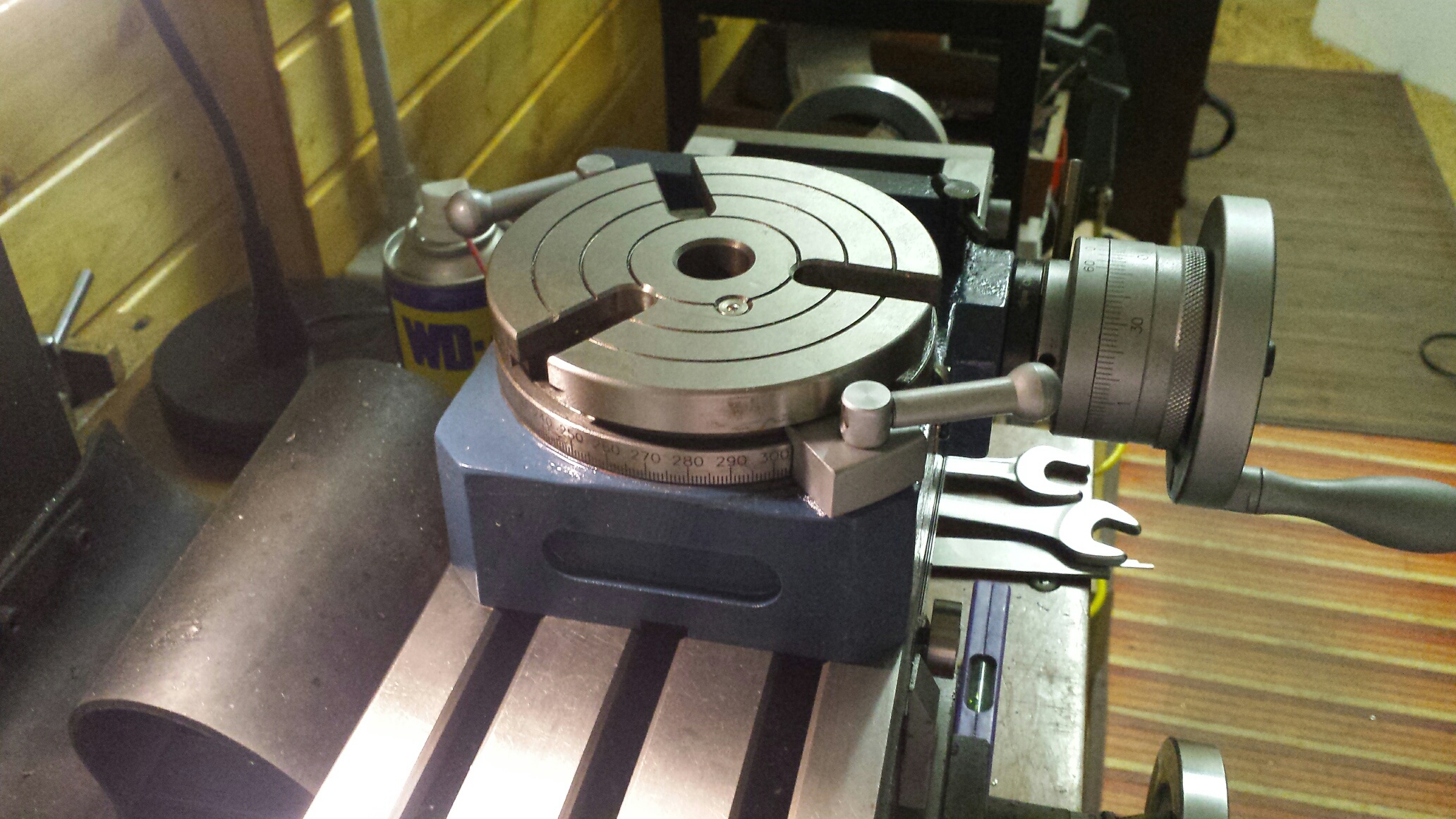

divisore orizzontale: usa delle staffe alte almeno quanto il corpo del divisore, e lo prendi sugli spigoli: tanto sulla tavola dovrai montare un mandrino e, quindi, le staffe alte non dovrebbero dare fastidio.

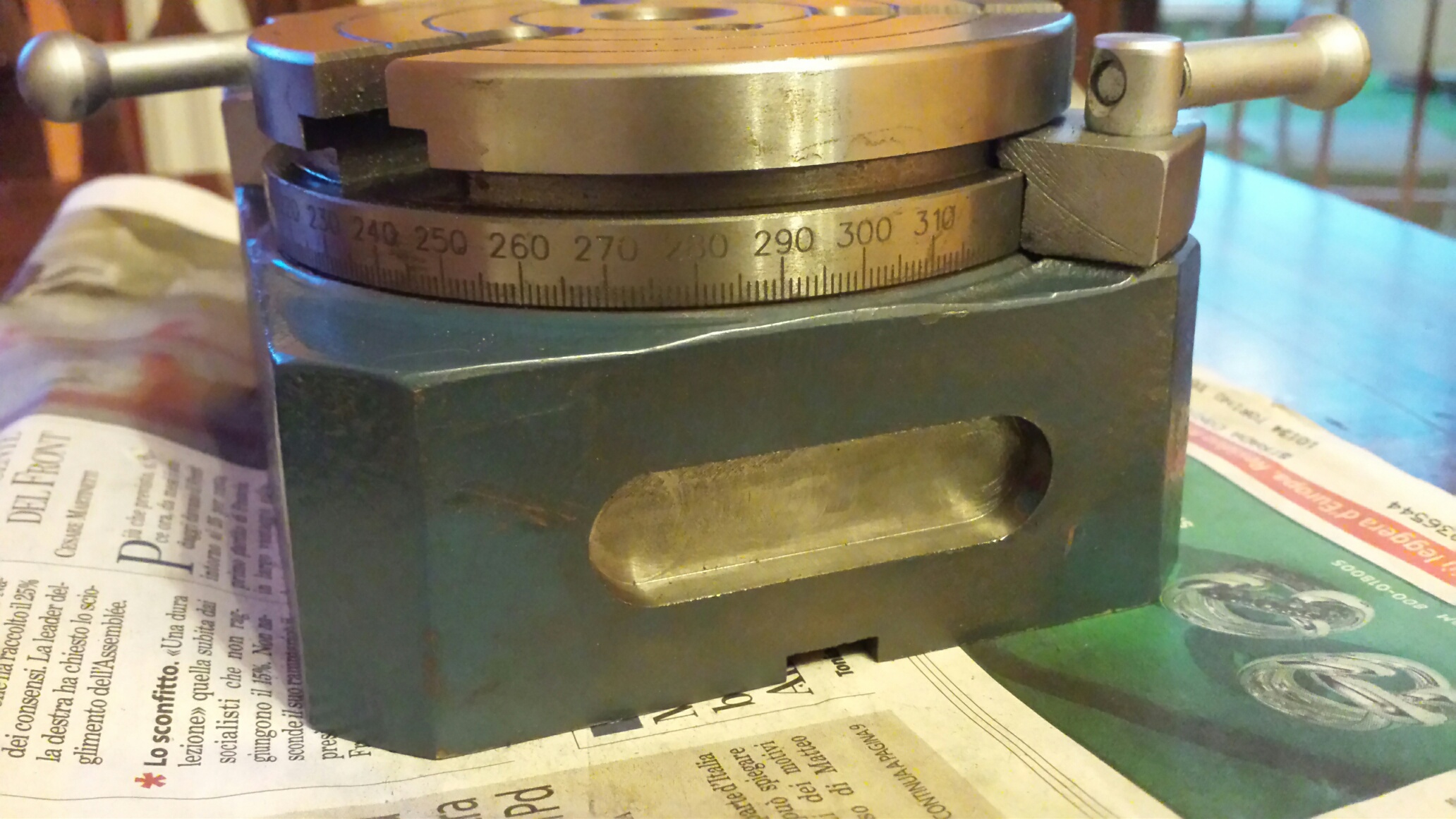

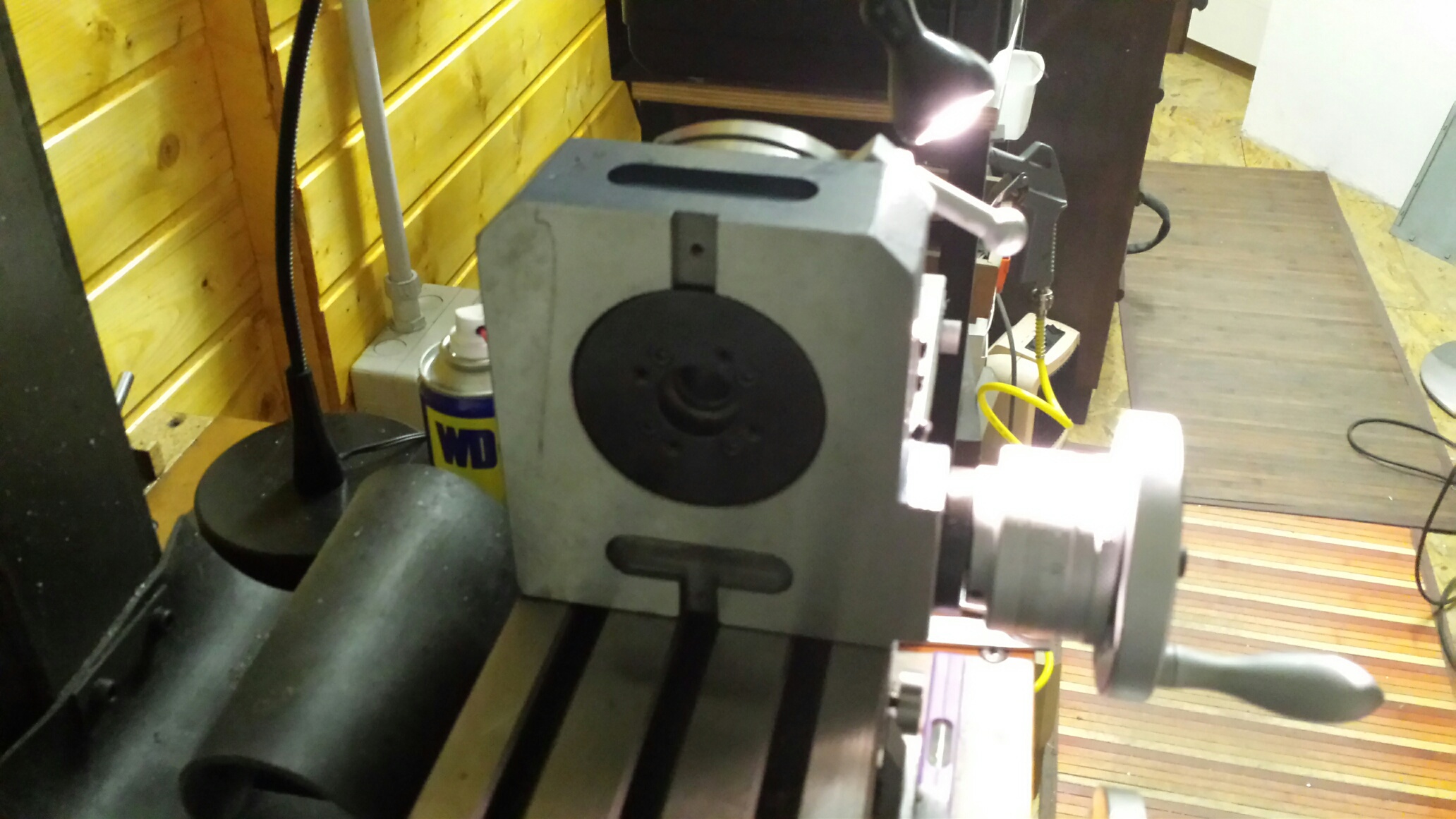

divisore verticale: qui le cose sono un po' più critiche: davanti puoi usare uno staffaggio ordinario utilizzando la parte bassa del divisore, per lo staffaggio sul retro, come mostra la terza foto, dovrai costruirti qualcosa ad hoc: ti occorrerà una vite (almeno M10)un po' più lunga della altezza del divisore, un dado a T su cui far presa, un pezzo di ferro rettangolare 10x30xaltezza del divisore, e poi dovresti creare un "dente" delle dimensioni della tasca superiore in uno dei ferri che si usano per bloccare i pezzi in lavorazione. In questo modo ti sei creato un bloccaggio da usare "solo" col divisore in verticale.
Spero di esserti stato ancora di aiuto,
Giuseppe

Ciao Mario,

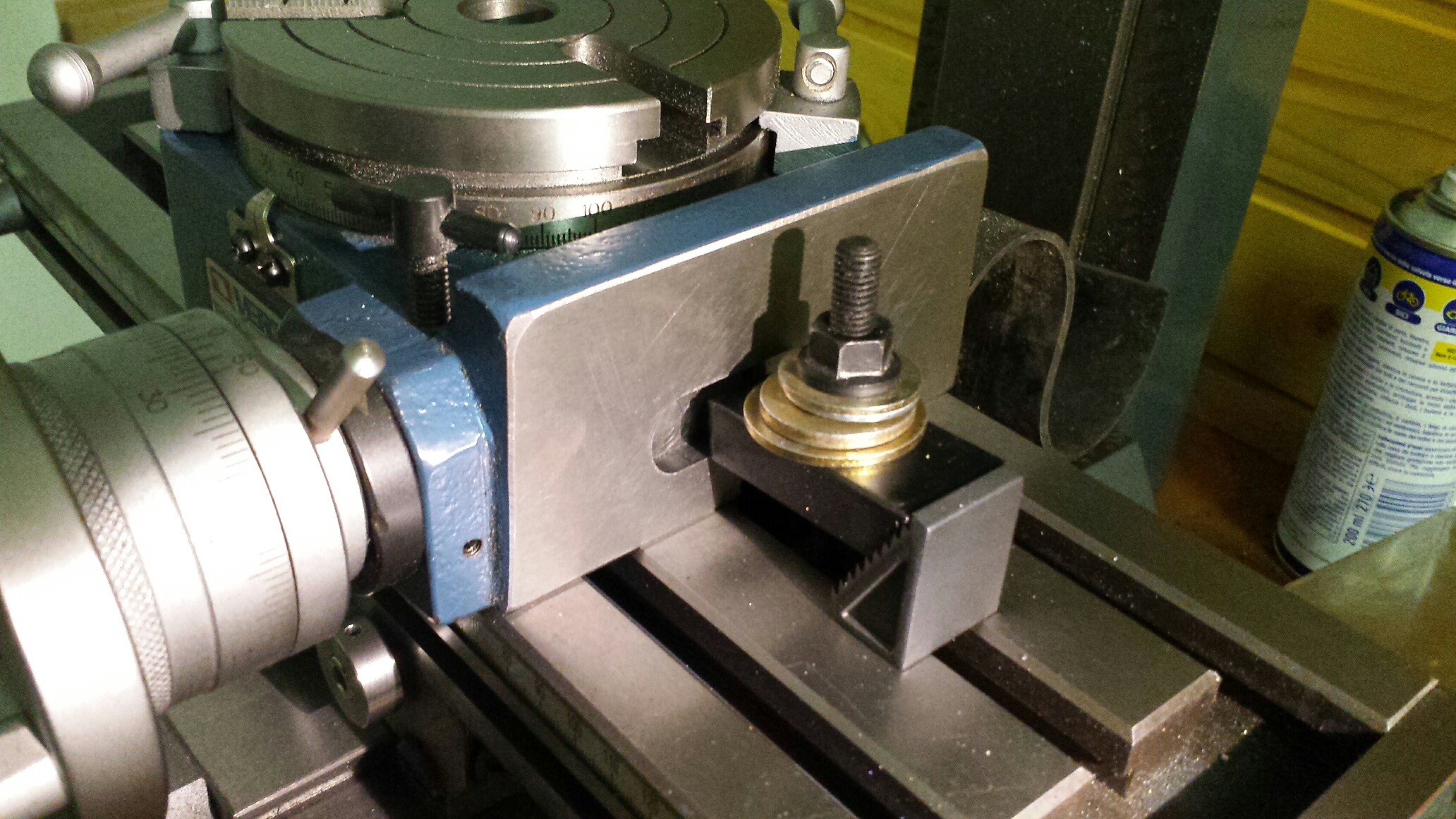

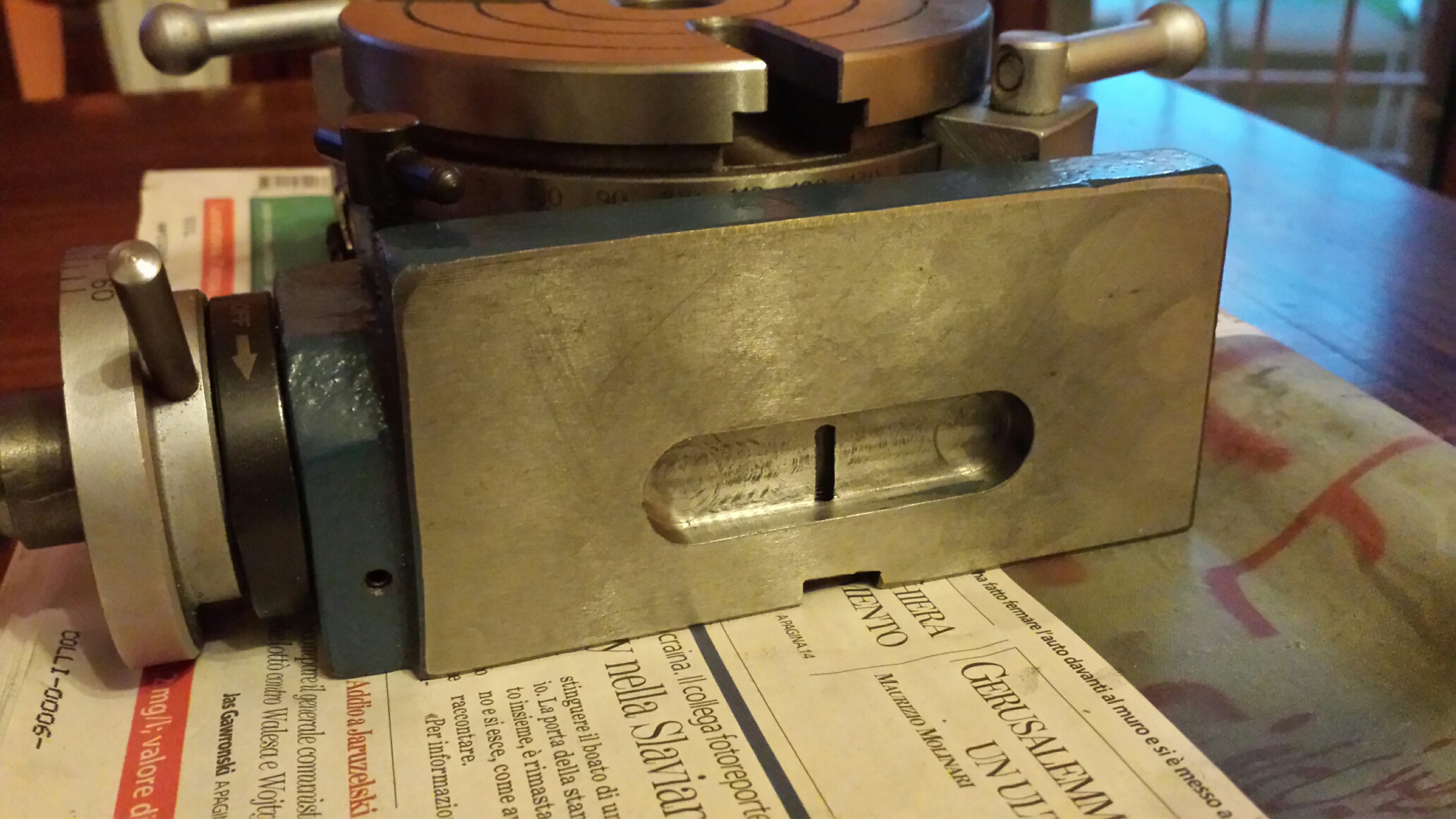

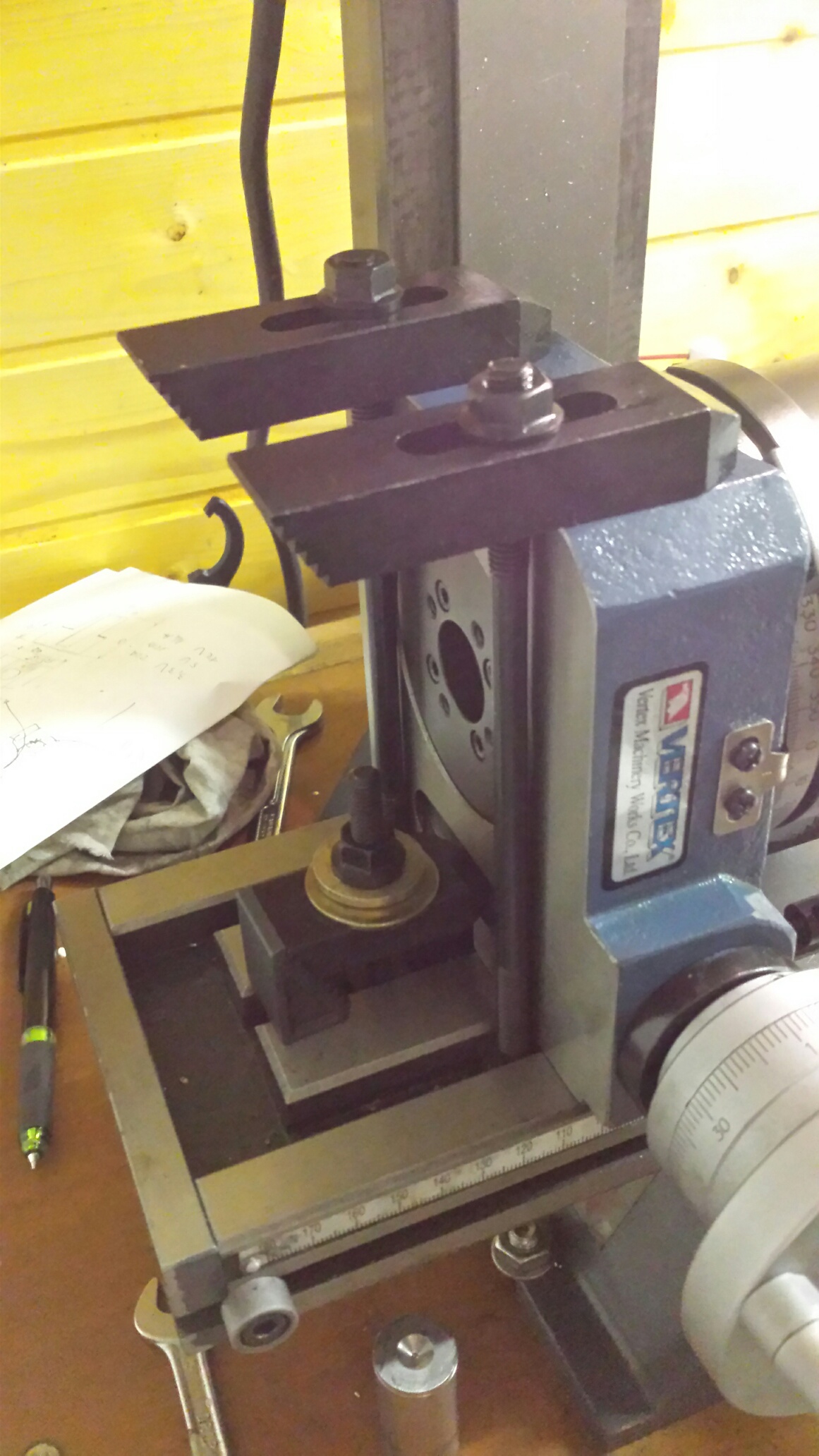

Come ti ho scritto prima, lo staffaggio verticale è quello che da più problemi: nello staffaggio che hai realizzato nella seconda foto mancano i supporti di reazione (10x30x altezza tavola) da posizionare dietro le viti di bloccaggio.
Io ne utilizzerei uno solo (come ho scritto prima) usando la cava centrale e modificando la staffa (creando cioè un dente che prenda l'asola superiore), l'altro ancoraggio gioco forza deve andare davanti : dovrai lavorare la staffa (cioè diminuirne lo spessore) fino a che è libera di entrare sotto il divisore. Una domanda: davanti a dx e sx del disco divisore vedo dello spazio che dovrebbe essere sufficiente per il bloccaggio: sul davanti, quindi io monterei due staffaggi eventualmente più piccoli, come quelli della Proxxon, (dietro uno solo).
Per quanto riguarda le cave, io farei così: smonterei il disco divisore e misurerei la polpa presente: se ce ne è abbastanza con la fresatrice porterei le asole ad almeno 6mm. di profondità.
Coraggio con un po' di pazienza vedrai che il problema si risolve!
Giuseppe

Arieccomi, dal 12 maggio solo oggi sono riuscito a rimettere in movimento la fresa, per aumentare la profondità delle tasche portandole a 6 mm previo verifica di avere abbastanza ciccia da scavare.

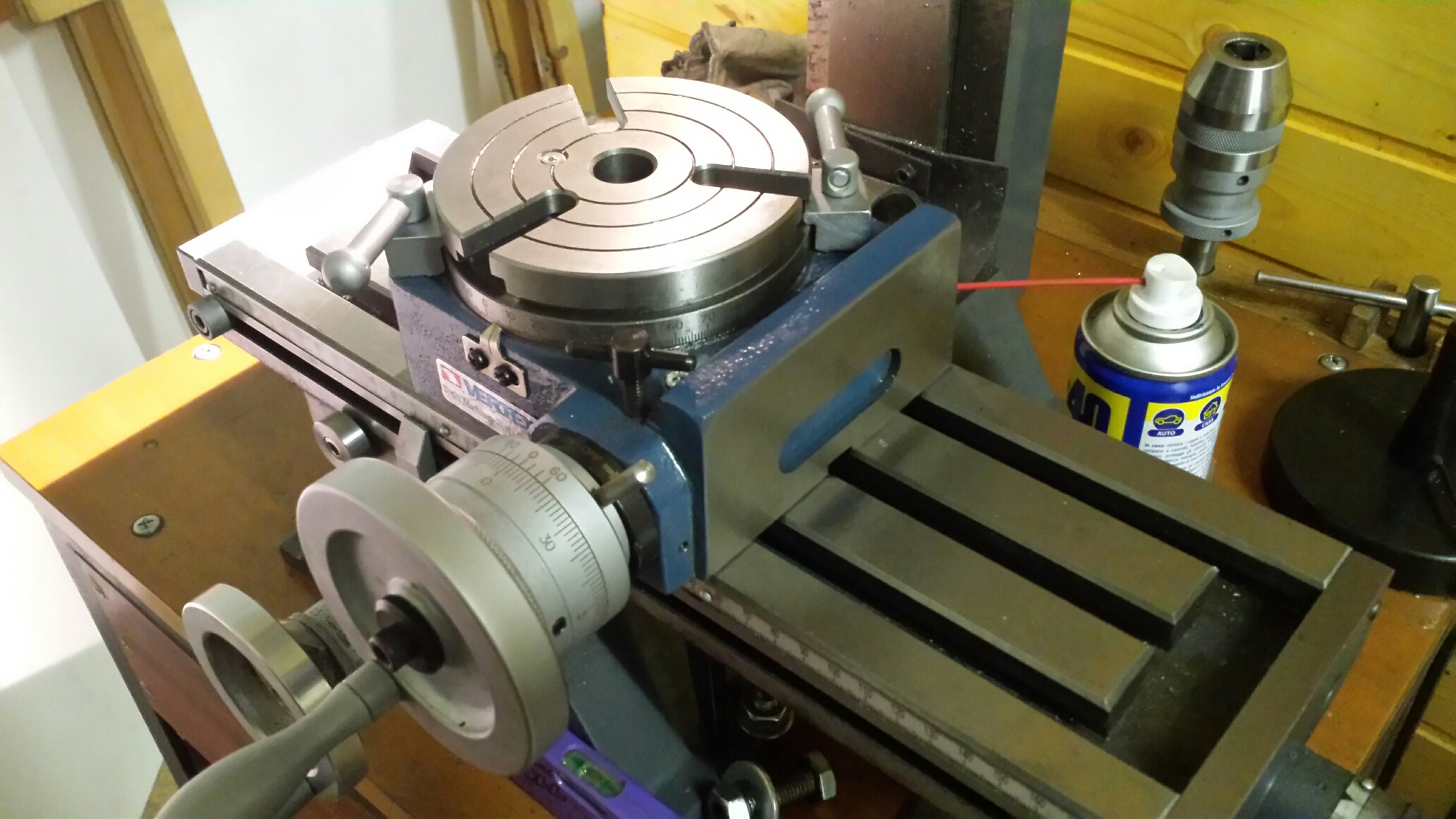

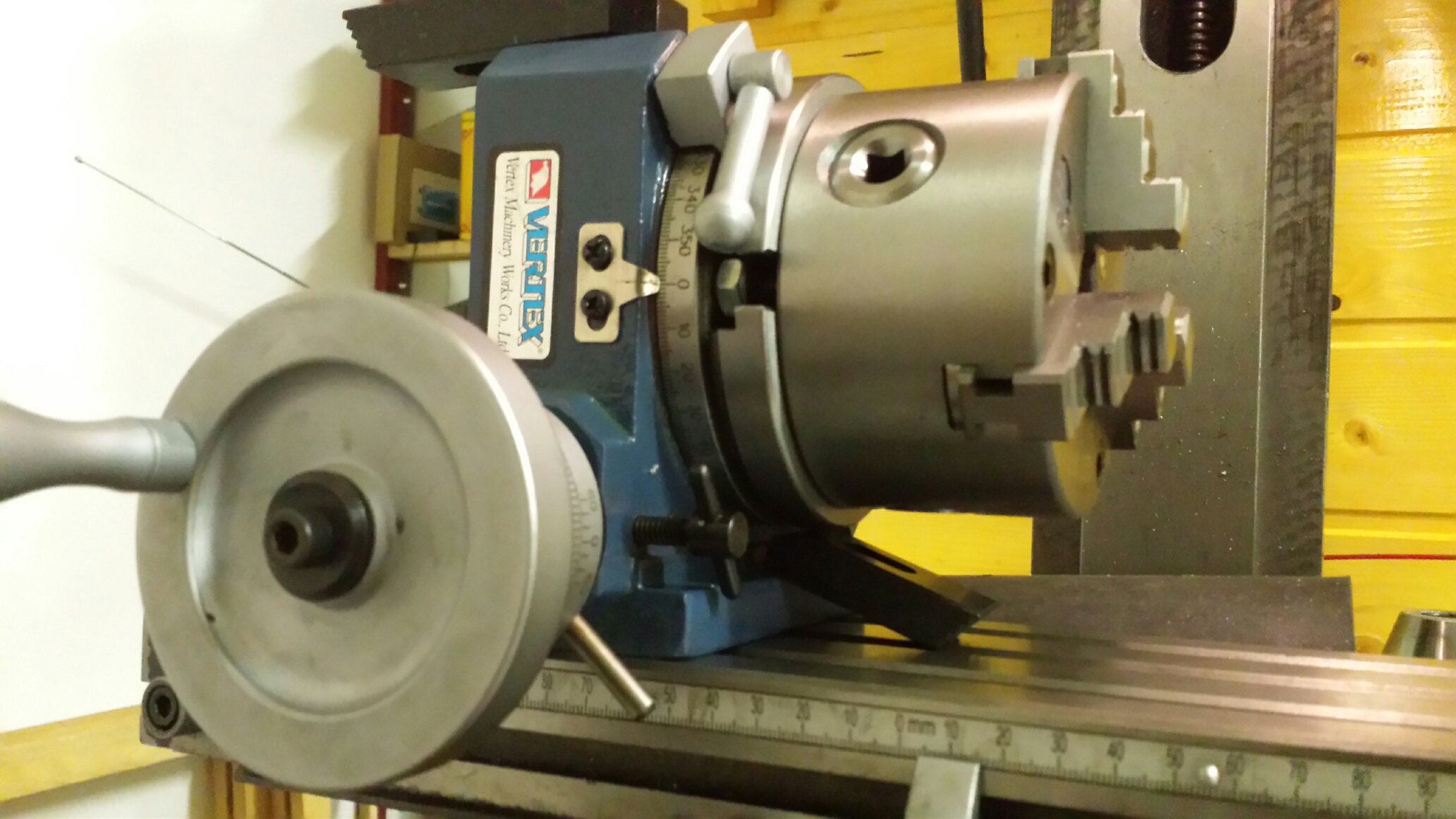

Il risultato ve lo presento, mi sembra non male, si riesce a staffare bene. Se disponete di una tavola a dividere vertex hv4 potete operare come ho fatto io avendo la certezza che non si rovina nulla.

ciao a tutti
mario

Oggi vi presento qualcos'altro, tanto per non perdere le buone abitudini, e approfitto anche per rispondere all'amico Giuseppe con: Non ho ancora provveduto, neanche pensato, allo staffaggio verticale della HV4, ma ci arriverò. Le rondelle ... le avevo ... al limite filetterò un po' di più il prigioniero non conosco i dadi che mi hai indicato, hai mica un'immagine.
Premettendo che non credo di essere originale nelle mie soluzioni ma se funzionano ve le mostro, se non vi piacciono e ne avete di migliori sono qua pronto ad ogni suggerimento.

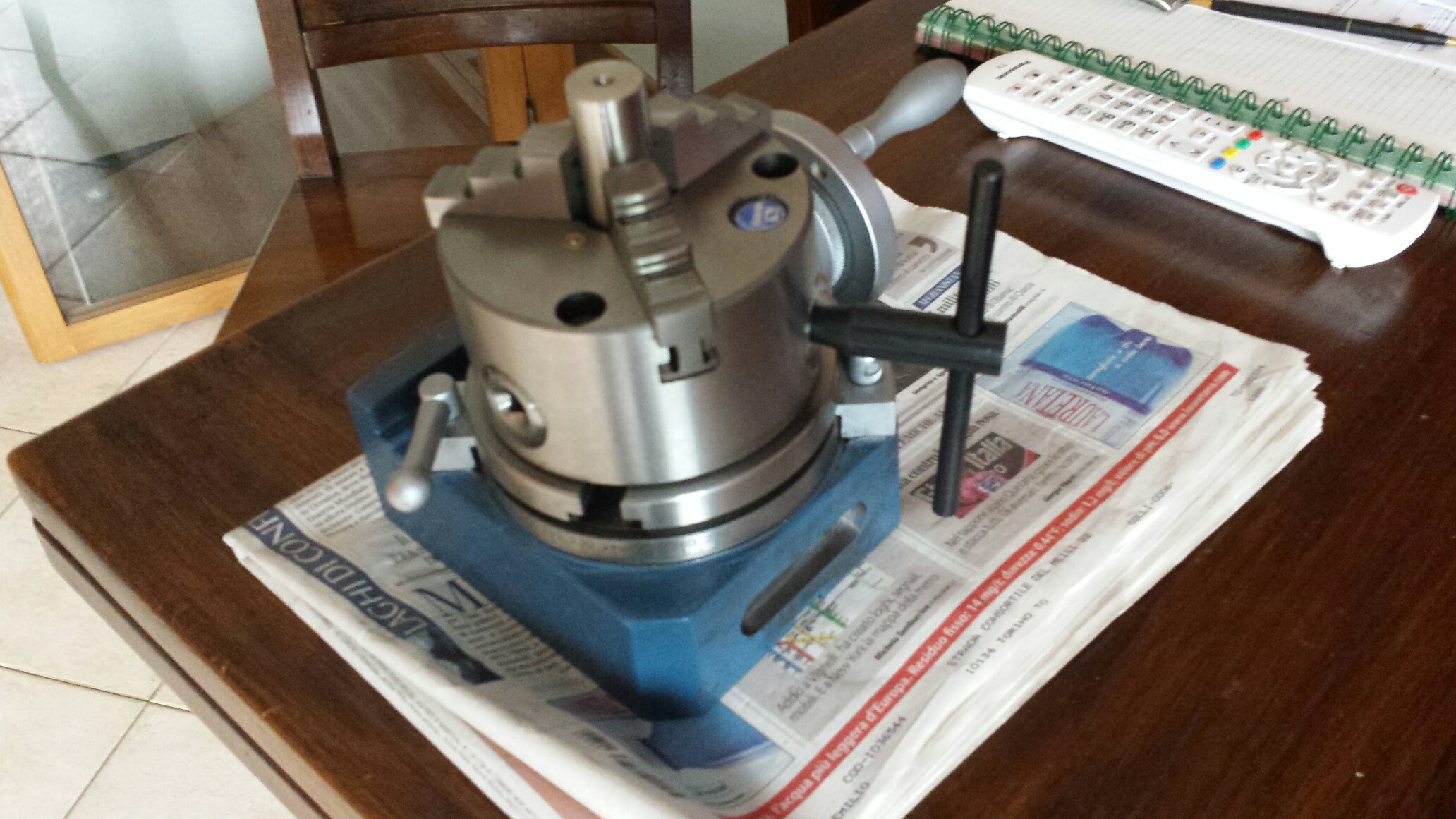

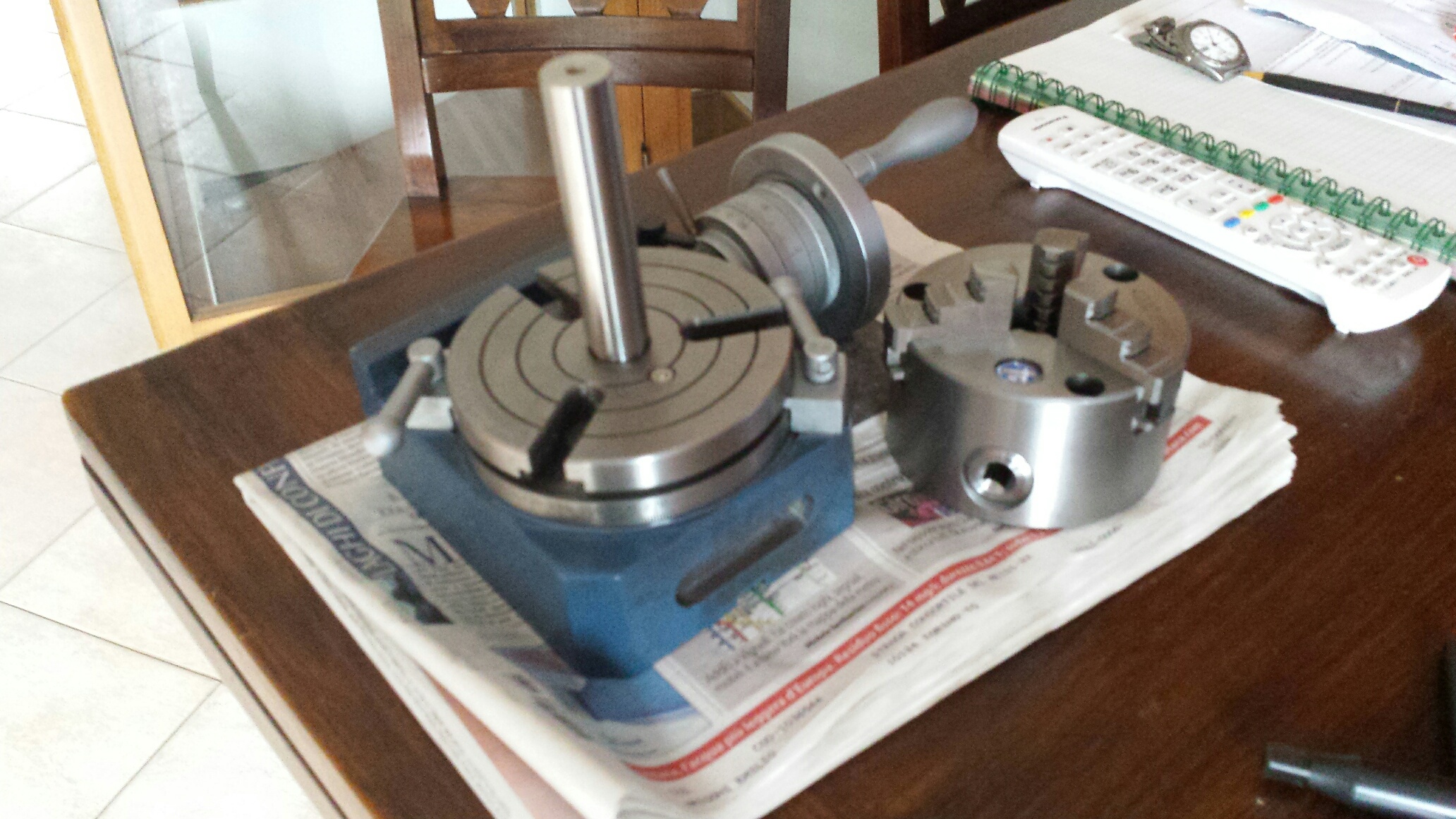

Il problemino era montare rapidamente e correttamente il mandrino autocentrante a 3 fori passanti sulla tavola vertex hv4, ho provato con il comparatore (non ho ancora il centratore bidimensionale) Ci si riesce ma ... mi aumenta la pressione .. la conseguenza è lasciare tutto sullo scaffale o trovare un modo più rapido. La soluzione è stata costruire un albero con un cono morse2, il cono morse si pianta nella tavola, si infila il mandrino sull'albero, si chiude il mandrino che viene centrato automaticamente, si fissa il mandrino alla tavola, si apre il mandrino e si sfila l'albero usato per la centratura. Bueno vero !

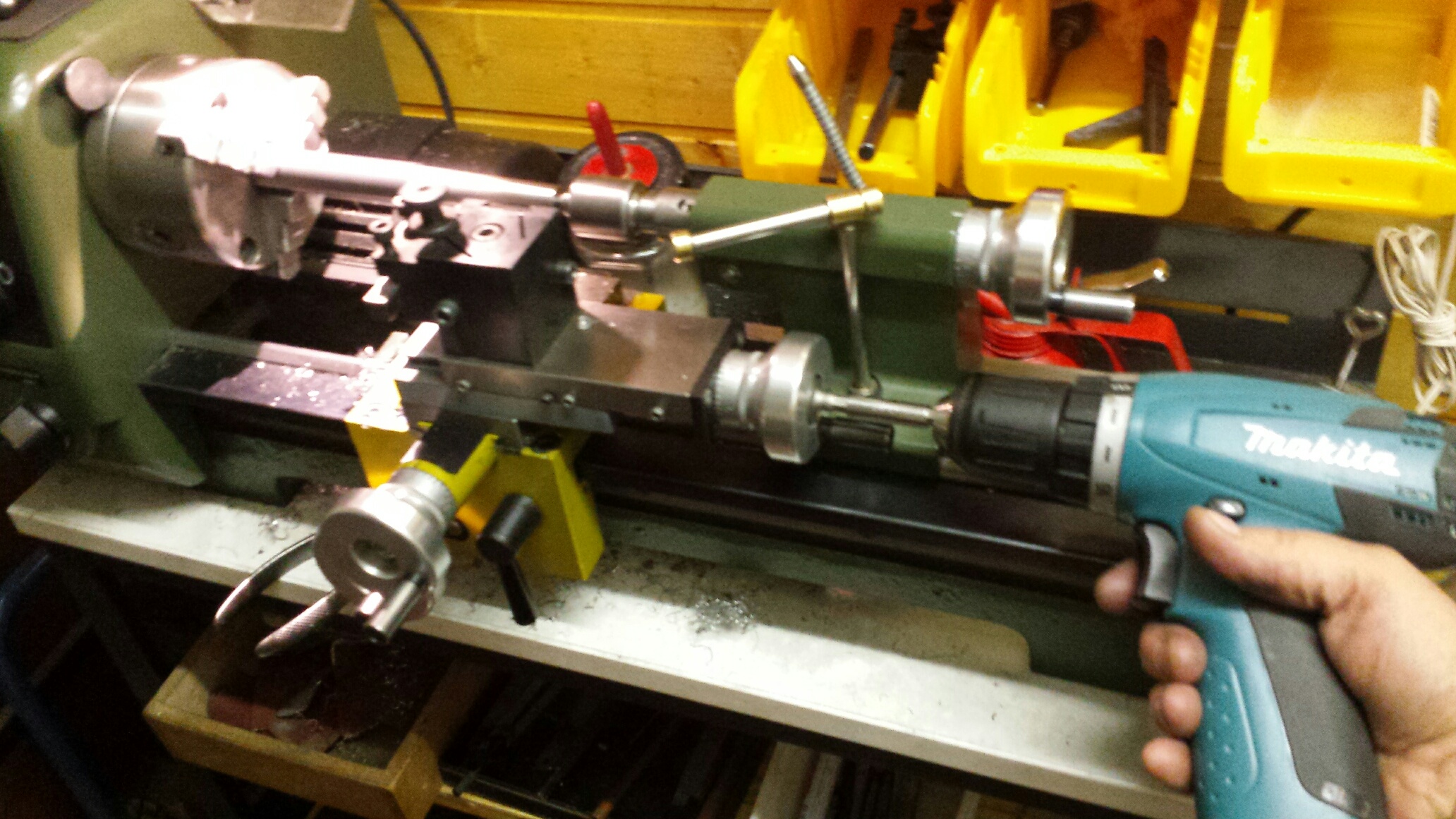

Nella prima foto allegata vedrete un'accoppiamento Tornio/avvitatore un po' strano, mi ha permesso di motorizzare il carro, ottenendo con meno fatica una finizione del cono migliore.
Per stasera è tutto qui.

ciao a presto
mario
