Autore ArgomentoQuando il tornio ti parla .......
mixam68
Nuovo
Posts: 47
Permalink
Post Quando il tornio ti parla .......
il: October 17, 2015, 21:14
Cita:

Buonasera a tutti

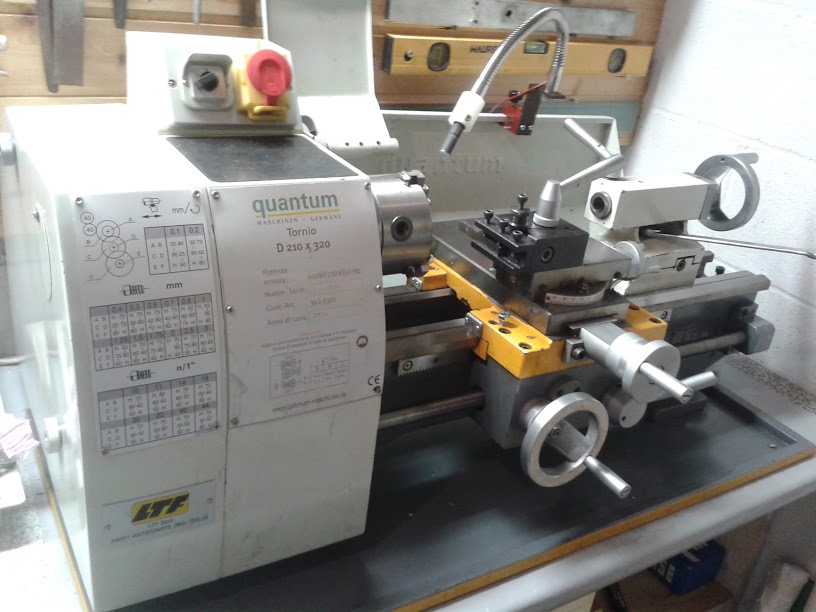

Possiedo un tornio LTF 210 x 320 e ho un dubbio notando questa cosa

Volantino del carro longitudinale ogni tacca corrisponde a 0,2 mm ed il nonio è serigrafato ogni 10 tacche 2 - 4 - 6 - 8 ecc.....
Volantino avanzamento trasversale carrino ogni tacca corrisponde a 0,04 mm ( sul diametro ) ed il nonio ogni è serigrafato ogni 10 tacche 0,4 - 0,8 - 1,2 - 1,6 ecc.....
Volantino avanzamento longitudinale carrino ogni tacca corrsiponde a 0,01 ed il nonio è serigrafato ogni 10 tacche 0,1 - 0,2 - 0,3 - 0,4 ecc.....

VENIAMO AL DUNQUE

Volantino avanzamento cannotto controtesta ogni tacca corrsiponde a 0,02 ed il nonio è serigrafato ogni 10 tacche 10 - 20 - 30 - 40 ecc..... IL NONIO NON DOVREBBE ESSERE 0,2 - 0,4 - 0,6 -0,8 ???????? Mi sono accorto ruotando il volantino di 10 tacche ma i mm corrispondenti sul cannotto non corrispondevano all'avanzamento impostato.

mixam68
Nuovo
Posts: 47
Permalink
Post Re: Quando il tornio ti parla .......
il: November 9, 2015, 11:13
Cita:

Neanche un aiutino ??? :( :( :( :( :(

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Quando il tornio ti parla .......
il: November 9, 2015, 19:56
Cita:

Ciao Mixam 68,
Per valutare se ci sono errori io non partirei dalle tacche ma dagli avanzamenti: per quanto riguarda il canotto della contro punta metti il nonio a zero, misura con un calibro quanto fuoriesce il canotto, quindi esegui un giro esatto del volantino (da zero a zero) e ora misura nuovamente di quanto è fuoriuscito il canotto. Nel mio tornio ad un giro di volantino corrisponde un avanzamento di 1 mm.; ci sono cento tacche (raggruppate in serie di 10) quindi ad ogni tacca corrisponde un avanzamento di 0,01 mm. E nel tuo?
Discorso analogo per gli altri avanzamenti.
Spero di esserti stato di aiuto, saluti Giuseppe.
mixam68
Nuovo
Posts: 47
Permalink
Post Re: Quando il tornio ti parla .......
il: November 15, 2015, 22:21
Cita:

Grazie per la risposta Giuseppe

In effetti errori non ne presenta, nel senso che a ogni giro di volantino il canotto avanza di 2 mm poiche la singola tacca corrisponde a 0,02 ( ultima foto ) ed il nonio ha cento tacche. La mia osservazione era dettata dal fatto che le serigrafie ogni 10 sono 10-20-30-40-50 mentre a mio avviso dovrebbero essere 0,2-0,4-0,6-0,8-1,0 come invece accade negli altri 2 volantini. E' anche vero che quando si fora basta ricordarsi di fare la moltiplicazione di 0,02 x numero tacche e tipo a mezzo giro l'avnzamento è stato di 1 mm e non di un valore 50 che confonde.

Ti ringrazio per l'aiuto
