Ciao, concordo con Mario, NON SMONTARE NULLA !!!!!!!!
quando e se sarà neccessaria una manutenzione straordinaria, solo allora ricordati di noi.

Ciao, buona convalescenza, Marco.

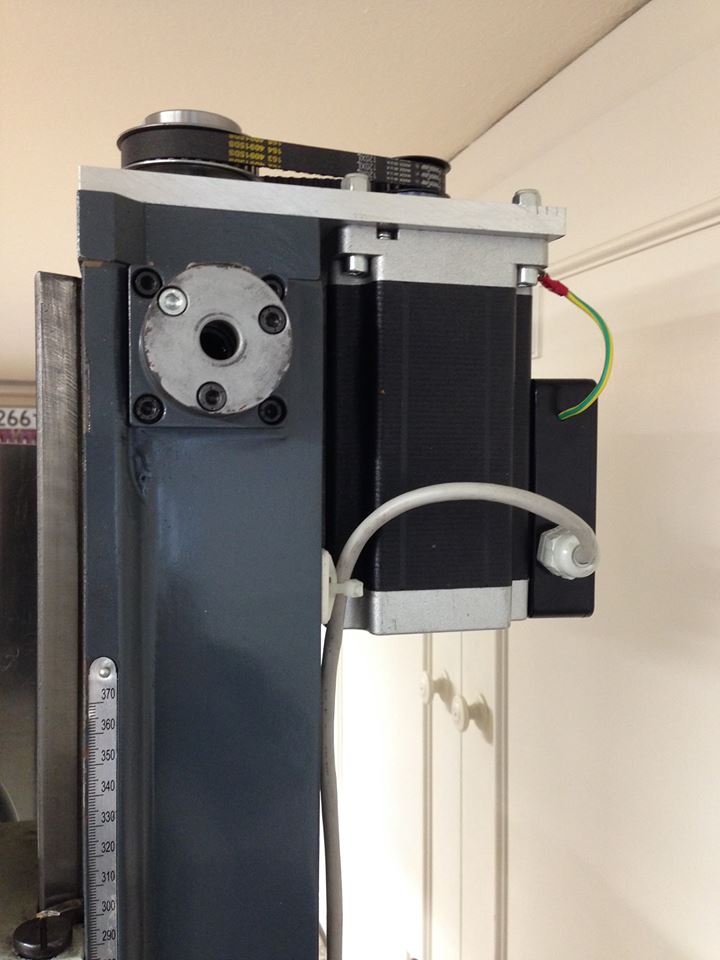

No, non ho ancora provato a metterla al lavoro seriamente, ma come è possibile vedere nelle proporzioni tra la colonna ed il motore dalla foto sotto ed anche da alcune foto precedenti, il motore dell'asse Z è molto piu grosso degli altri due e quindi anche molto più potente, per ora mi sono limitato a fare delle prove con il comparatore per vedere se cerano dei giochi all'inversione di marcia ed ho realizzato che se si vuole essere precisi al centesimo bisogna avere le cinghie ben tese altrimenti qualche centesimo ci scappa, oppure bisognerebbe montare i motori diretti senza riduzione ma un pò più potenti, ad ogni modo i motori che ho usato erano già a corredo della macchina e quindi ho usato quelli.

Fede

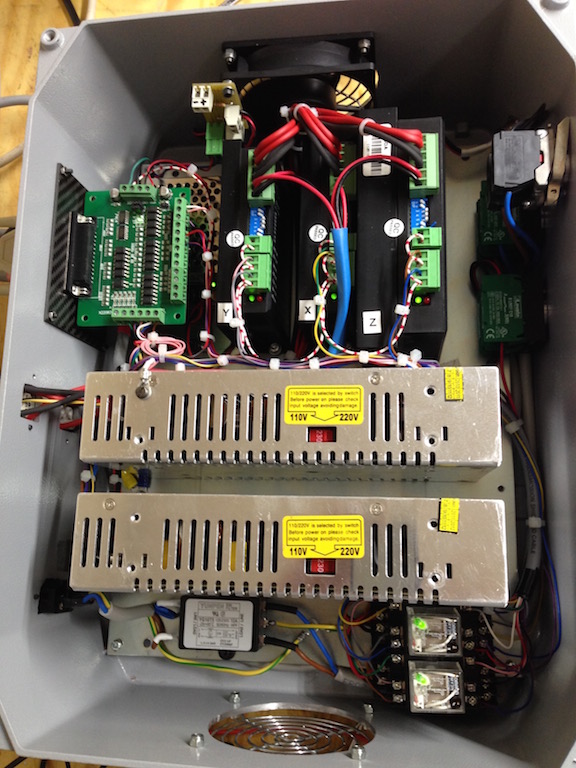

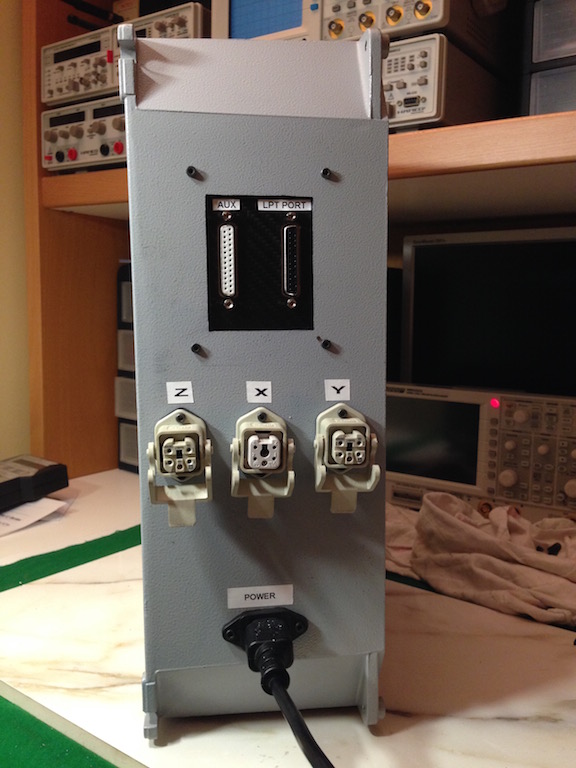

Continuando il mio retrofit ho rifatto anche il quadro elettrico utilizzando buona parte del materiale pre esistente.

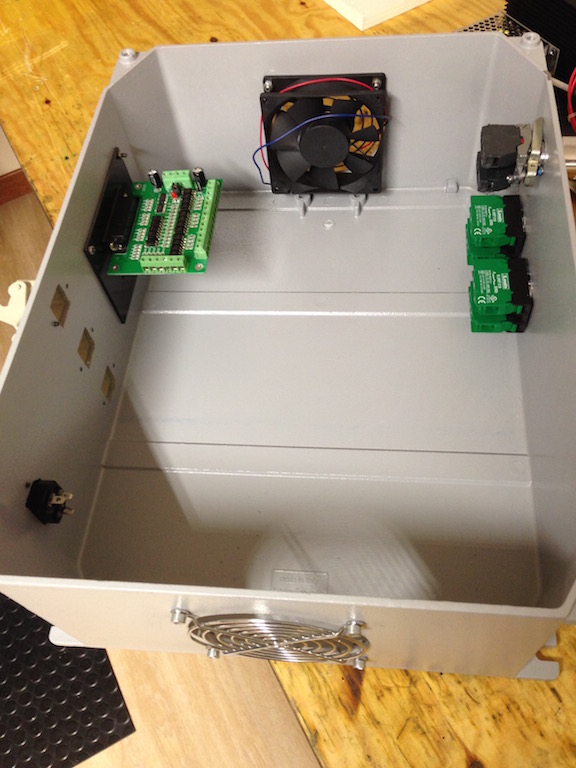

Come contenitore ho utilizzato una scatola di derivazione di alluminio della ILME da 357x208x150mm IP65.

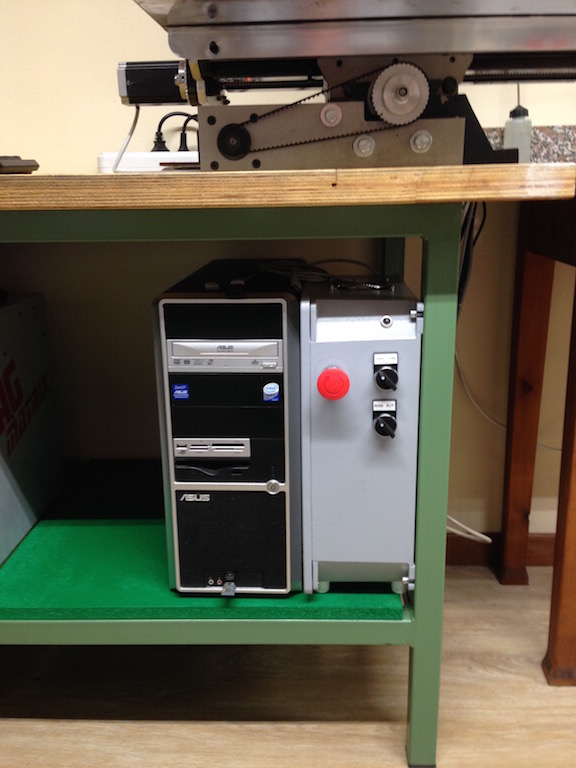

Ho scelto questo contenitore per due motivi, il primo e che non ho trovato altro che potesse contenere il tutto e il secondo perche era alto come il PC al quale va abbinato.

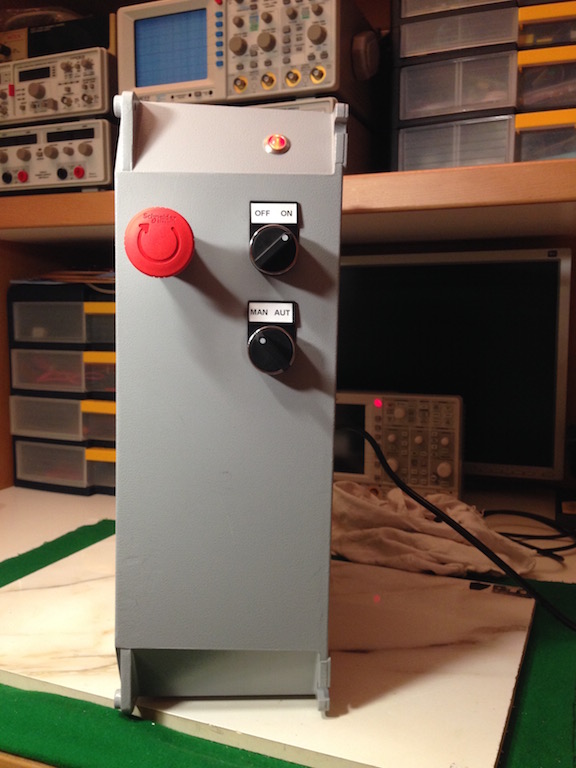

Ho messo la possibilità di utilizzare la macchina sia in manuale con i pulsanti della consolle oppure abbinata al software di gestione come del resto era prima.
La prossima tappa sarà di rifare tutta la consolle dei comandi ma prima devo trovare una scatola adatta.

Fede

Si vede "la mano" dell'OM nei cablaggi. Mi sembra che tu possa essere soddisfatto del buon funzionamento della BF20 cnc. Come al solito sto fantasticando, se riuscirò a ristrutturare il laboratorio e ricavare lo spazio necessario per la David ho intenzione di trasformare la BF16 in cnc, replicando ciò che feci sulla KT150 Proxxon. Staremo a vedere.
Comunque mi piace la tua bf20, una sola cosa mi rende perplesso, la gestione via porta parallela. E' più facile vincere al superenalotto che trovare delle porte parallele su pc (anche desktop) trovare dei portatili un po' datati (ma non troppo) ed a basso costo è abbastanza facile e sarebbero adattissimi a quest'utilizzo a patto di poter usare l'USB.. Ho cercato dei "router" USB, ce ne sono pochi e sono molto cari. Stavo ipotizzando di utilizzare Arduino per superare l'handycap della parallela.
Hai fatto qualche considerazione di questo tipo ? Se la risposta è "si" quali sono ?

ciao mario

Ciao Fede, hai fatto propio un bel lavoro, il cablaggio è molto pulito e c'e' anche lo spazio per un buon ricircolo d'aria. A volte anche con Mach3 il mio pantografo più che partire per la tangente salta propio una righa di gcode, fortunosamente i miei sono lavori piccoli quindi me ne accorgo e ripeto il passaggio, aime il programma che usi non lo conosco quindi non posso aiutarti.

Ciao Marco.
