Salve a tutti,
mi sto accingendo a descrivere quello che alla fine dovrebbe essere il retrofit CNC di questa piccola fresatrice della Sieg distribuita da Arc Euro Trade.
Anzi tutto perchè proprio questa? Avevo due riferimenti: uno è quello appena citato, l'altro era il KT150 con motoreBFW40/E della Proxxon.La scelta è caduta sulla prima per vari motivi: anzitutto il costo: circa la metà del modello Proxxon. Quando ho acquistato la SX1L era in offerta: davano allo stesso costo, in omaggio, una morsa di precisione, tre pinze MT2, tre frese (6, 8, 10) a quattro taglienti,un kit di bloccaggio e 1/2 litro di olio da taglio Maxi Cut 5 per un valore di oltre £100: spese di spedizione ampiamente ripagate. Poi le dimensioni del piano di lavoro del tavolo a croce: 400x145. Da ultimo volevo qualcosa che fosse robusto: niente alluminio o pressofusione: La SX1L è tutta in ghisa grigia e pesa ben 50 Kg.L'ordine è stato evaso in 5 giorni lavorativi .
Come loro stessi consigliano, dopo aver estratto la fresatrice dalla sua cassa di legno, ho dovuto "sgrassarla" ,infatti arriva che è completamente ricoperta da uno spesso strato di grasso (vaselina?) Solo che, dovendo usare un solvente alla nitro e poi dell'acetone se ne è andata via anche la verniciatura originale: poco male anche perchè la macchina è rifinita solo nelle parti essenziali: le guide a coda di rondine ed i piani di appoggio del tavolo a croce.
Quindi oltre alla sgrassatura occorre un bel po' di olio di gomito per le rifiniture necessarie. La macchina è stata smontata completamente così ho potuto prendere tutte le misure necessarie per fare un progetto iniziale delle varie modifiche che voglio apportare. Intanto tra un disegno e l'altro ho anche riverniciato il tutto di un bel blu notte: in pratica è da agosto che ci vado dietro...
Vi posto qualche immagine delle varie parti (la macchina originale la potete vedere sul sito inglese) e anche di quelle che eliminerò e di quelle che metterò al loro posto:

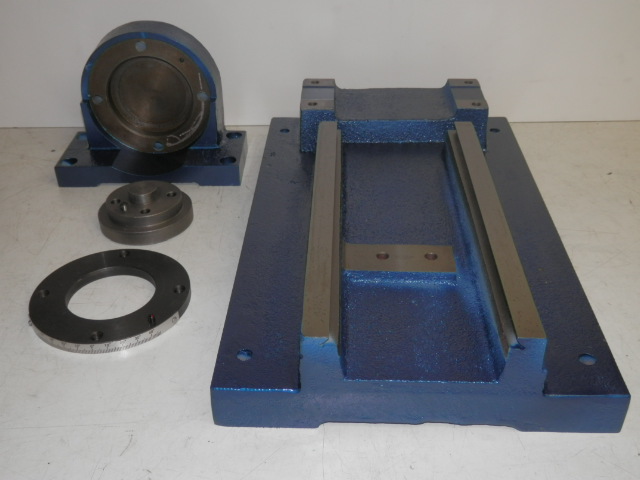

nella prima foto si vede il basamento in ghisa ed il sistema per inclinare la colonna,

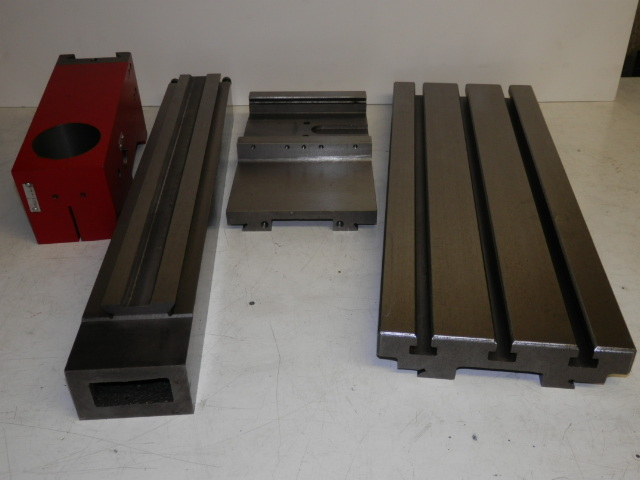

nella seconda il tavolo a croce smontato con la colonna,

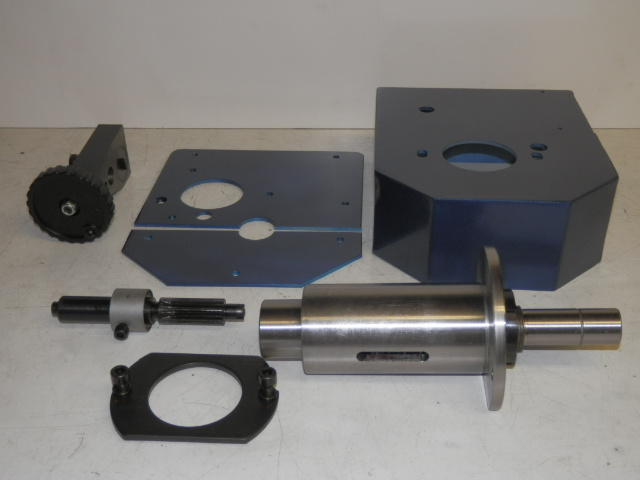

nella terza l'albero MT2 ed il contenitore degli ingranaggi.

Ultime foto:

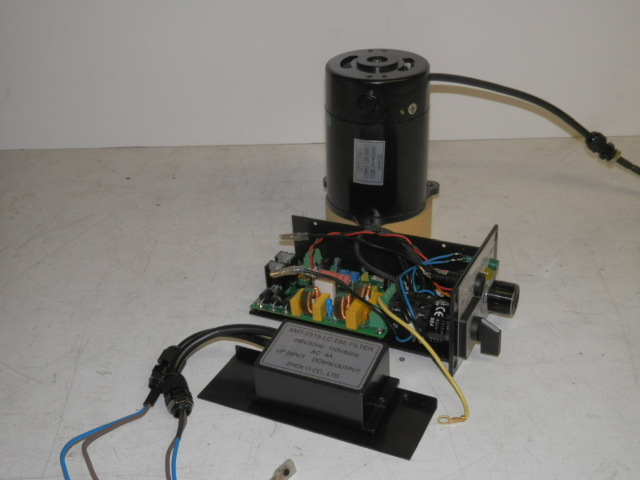

Il motore da 150Watt e l'elettronica di controllo

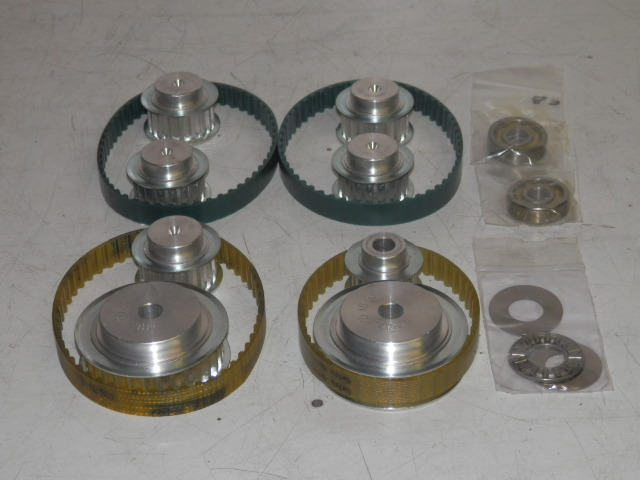

I ruotismi e le cinghiette dentate che sostituiranno gli ingranaggi in nylon originali.

Alla prossima, Giuseppe.

Bravo Giuseppe, buon inizio, ora metà degli accessori che hai nominato AET li vende a 53£.

Ciao Marco.

Ciao Oneill,
Si, è una bella macchinetta, non costa molto e soprattutto è tutta in ghisa grigia, quindi abbastanza robusta almeno per quello che ci voglio fare. Tuttavia è da rifinire un po' ovunque. Il mio prossimo passo sarà quello di ricavarmi le nuove chiocciole in teflon, e comincerò con l'asse Z che è il più complicato.

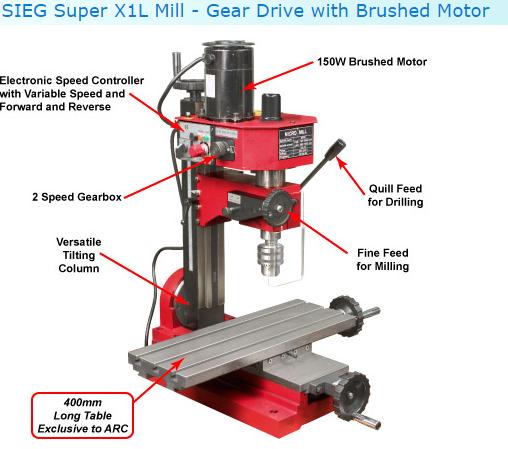

Grazie anche per aver postato l'immagine della fresetta originale: quindi ti faccio una domanda ( forse OT): quale procedura hai usato per trasferire l'immagine della Arc Euro Trade qui sul sito EGB? (ho un pc con Win7/64 e lo scanner non mi funziona per mancanza di driver...)
Per Marco: chi è AET? puoi specificare? io le cinghiette ed i ruotismi li ho presi alla MA-TRA di Padova e ho speso 40 € in tutto.
Saluti, Giuseppe.

Ciao, bei tempi quando sulle tastiere c'era il tasto "stamp" che ti faceva la stessa cosa del programmino citato poi si faceva incolla su "paint" o altro programma di immagini e via di modifiche. Ah io c'è l'ho e me lo tengo stretto , dimenticavo c'è un post che parla dell'inserimento immagini prova a cercare nei meandri del forum.
Per AET abbreviazione tipo sms di Arc Euro Trade, scusa il trabocchetto.
Per cinghie e pulegge si può valutare anche il sito cnc-store

Ciao Marco.
