Salve a tutti,
Sto arrivando al termine dell'avanzamento automatico per l'asse X della mia fresatrice e devo innestare per 15 mm. sulla estremità sinistra dell'asse un tondino da 6 lungo 30 mm. La vite conduttrice ha diametro esterno 14 con passo di 4 mm.. Praticamente il nocciolo di questa vite ha un diametro di 10 mm.(circa). Tolti i 6 del foro che devo praticare restano, come polpa 2 mm. per parte. Di qui la domanda: utilizzo una coppia di grani da 3 mm. oppure eseguo una saldo brasatura ad argento? Lo sforzo che deve sostenere questo alberino non è grande: è quello che serve per fare traslare il banco della fresatrice (180 x 700) lungo l'asse X.
Sono indeciso e qualunque suggerimento sarà gradito,
Grazie e saluti a tutti, Giuseppe.

Ciao Antonio,
dalla tua risposta dedurrei che saresti propenso per un fissaggio saldo brasato, il fatto è ( e di qui il mio dubbio ) che non vorrei manomettere troppo la vite per l'asse X: il foro lo devo fare comunque se voglio completare questo lavoro, tuttavia una saldo brasatura altererà le caratteristiche fisiche della vite? Non vorrei rovinarla.... Grazie comunque anche se resto con il mio rovello, Giuseppe.

Ciao Giuseppe,

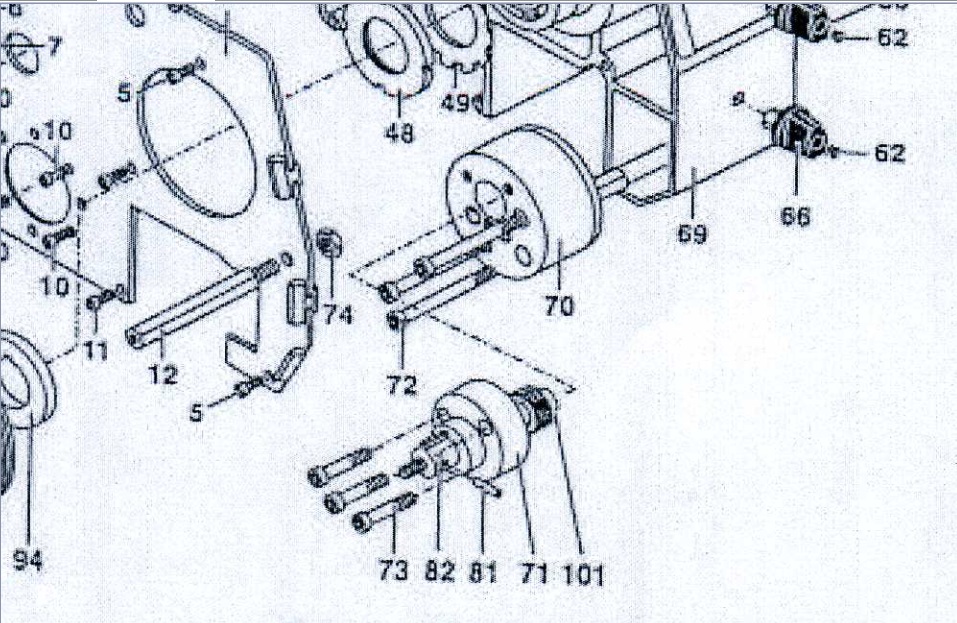

non potresti fare un foro passante ed utilizzare una spina di ottone, che ti fà anche da sicurezza nel caso in cui ci sia una collisione, sul PD400 nel trascinamento dell'avanzamento automatico è stato fatto così, se trovo l'esploso ti posto una foto.

Ciao Marco.

Ciao Giuseppe, ti ripropongo la soluzione che adottai come unione motore/barra filettata movimento asse x della mia cnc. Non volevo massacrare la vite nemmeno utilizzando un grano di fissaggio. Ho adottato un manicotto fatto apposta il quale è trattenuto saldamente alla barra filettata con un controdado.
Ho avuto modo di usarlo e non mi da alcun problema.
Ti allego la foto come spunto.

ciao mario

Ciao Mario,
mentre rispondevo a Marco tu stavi scrivendo la tua mail : grazie anche a te: la tua era una delle soluzioni cui avevo pensato ma non la ho adottata perché il filetto della barra conduttrice della fresatrice è trapezoidale: non è facile trovare un dado da 14 con filetto trapezoidale e passo 4 ! Se non erro la barra che hai tu è una barra a passo metrico triangolare e quindi i dadi sono reperibili con maggior facilità.
Ancora grazie e ciao, Giuseppe.
