Autore Argomentotornitura interna cilindro/fresa per contornare
roberto-
fulici
Principiante
Posts: 79
Permalink
Post tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 13:29
Cita:

Buongiorno a tutti

avrei due domande per voi esperti,devo tornire internamente un cilindro,diametro del foro 320mm x1370mm di profondità
mi chiedevo che utensile mi consigliate,e come fare una tornitura del fondo del cilindro accettabile,l,altra domanda è quella
di chiedervi un consiglio riguardo la contornatura di un parallelepipedo in acciaio,devo stondarlo in maniera perfetta sui lati
piccoli le misure del pezzo sono 130x50x25h,ho dato una occhiata in rete e ci sono delle frese apposite per tale lavoro
ma, non avendole mai usate non so cosa scegliere,ammesso che sia l'unico metodo per tale lavoro.
Spero di essere stato abbastanza c hiaro visto l'inesperienza.
vi ringrazio dei preziosi consigli che vorrete darmi CIAO
Roberto

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 17:08
Cita:

So che non si risponde ad una domanda con un'altra domanda. Ma, in questo caso, la tentazione è così forte da non poterne fare a meno.
Che razza di tornio hai ? 8O
Dalle misure che hai indicato il foro ha un diametro di 32 centimetri e il pezzo in lavorazione è lungo più di 1 metro e 37 centimetri.

Per la seconda parte, quella più...umana, io monterei il parallelepipedo centrandolo su un mandrino a 4 griffe indipendenti e dopo giù di tornitura.

ciao mario
roberto-
fulici
Principiante
Posts: 79
Permalink
Post Re: tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 17:17
Cita:

ciao Mario
hai ragione,sto ridendo come un matto per come hai posto la tua domanda
non hò un tornio cosi' grande le misure erano in mm comunque grazie e se hai
dell'altro scrivi pure,simpaticissimo
Roberto

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 20:15
Cita:

In risposta alla prima domanda ti rimando al link seguente http://www.ebgmodels.it/?page_id=2592 si riferisce ad un videocorso di rick, che acquistai, dove mostra come costruire un bareno per torniture interne. E' ben fatto e merita possederlo, almeno a me è stato utile. Farsi gli utensili, per me, è sempre fonte di soddisfazione e divertimento.
P.S. siccome non sono ancora convinto sulle dimensioni, per non farci morire d'invidia, divulga una foto del tuo tornio.....

ciao mario
roberto-
fulici
Principiante
Posts: 79
Permalink
Post Re: tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 20:35
Cita:

Buonasera Mario
ho tentato di mandarti una foto del mio tornio ma non sono capace anzi ti prego di spigarmelo,se ti va,
comunque è un tornio della optimum,ma ritornando alla mia richiesta non è il foro che mi preoccupa
dal momento che possiedo il bareno,ma il fondo del cilindro,il bareno taglia lateralmente ma per il fondo
dovrebbe tagliarein maniera diversa,diciamo che il cilindro è chiuso da una parte,sto temtando di costruire
un motore stirling gamma parallelo il cilindro suddetto è il dislocatore,ho chiesto anche della fresa per contornare
perchè devo lavorare la piastra supporto cilindri.
spiegami come fare per postare foto sul forum,come vedi non sono solo un principiante nella meccanica,ho
comunque molta voglia di imparare.
a presto
roberto

Buonasera
È molto tempo che non partecipo al forum,purtroppo impegni vari non me lo anno concesso,adesso Ho un po’ di tempo ha disposizione e vorrei chiedervi di aiutarmi a risolvere un problema,ho costruito tempo fa una Stirling gamma che funzionava perfettamente,ho riscontrato dopo un po’ di tempo la perdita di compressione dovuta aall’usura della boccola dove scorre l’alberino del dislocatore,ho usato acciaio inox rettificato per l’albero e bronzo fosforoso per la boccola purtroppo c’è questo decadimento nella tenuta,
Volevo sapere se conoscete un sistema di tenuta da applicare a questo motore che tenga conto della modestissima potenza erogata ma che abbia una tenuta valida e duratura,
Grazie e buone feste.
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 21:34
Cita:

Ciao Roberto,
se vai a guardare questo: http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=316.1, la risposta che ho dato a Fede , capirai come postare le foto (terza mail in seconda pagina). Per quanto riguarda le operazioni che devi fare, anche io come Mario mi sono chiesto: "ma che razza di tornio hai", poi vado a leggere la risposta di Mario e vedo che ha fatto la mia stessa identica esclamazione; e mi sono fatto una bella risata. Ora 320 millimetri sono ben 32 centimetri, quindi deduco che ti sei dimenticato di mettere la virgola decimale.... I bareni possono anche lavorare superfici piane però non ci deve essere il foro e questa volta a lavorare sarà il tagliente inferiore. Io però userei un ferro adatto a tornire superfici cilindriche interne: arrivato alla quota di profondità che ti serve, cominci a riportare verso il centro il ferro che così ti tornirà la parete in fondo: passate leggere e tanta pazienza.
Saluti Giuseppe
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 21:35
Cita:

Ciao, alla domanda su come allegare le fotografie vedi questo link: http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=302
Anch'io mi sono fissato sulle misure 320mm = 32 centimetri e 1370 = 137 centimetri =1,37 metri.
per la tornitura del fondo sul cilindro puoi usare un utensile per torniture interne o equivalente costruito come ha suggerito Rick nel video sul recupero degli utensili.

Ciao Marco.
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 21:36
Cita:

Cavolo Giuseppe mi precedi sempre ;-)

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 21:46
Cita:

Ciao Marco,
capita, a volte è Mario che mi precede, comunque: abbiamo fornito due indirizzi entrambi validi per postare foto. Forse sarà utile ricordare che in alto a sinistra, in ogni pagina, c'è una casella "cerca nel forum"che permette di avere risposte a quasi tutto.
Saluti Giuseppe.

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: tornitura interna cilindro/fresa per contornare
il: November 30, 2015, 22:02
Cita:

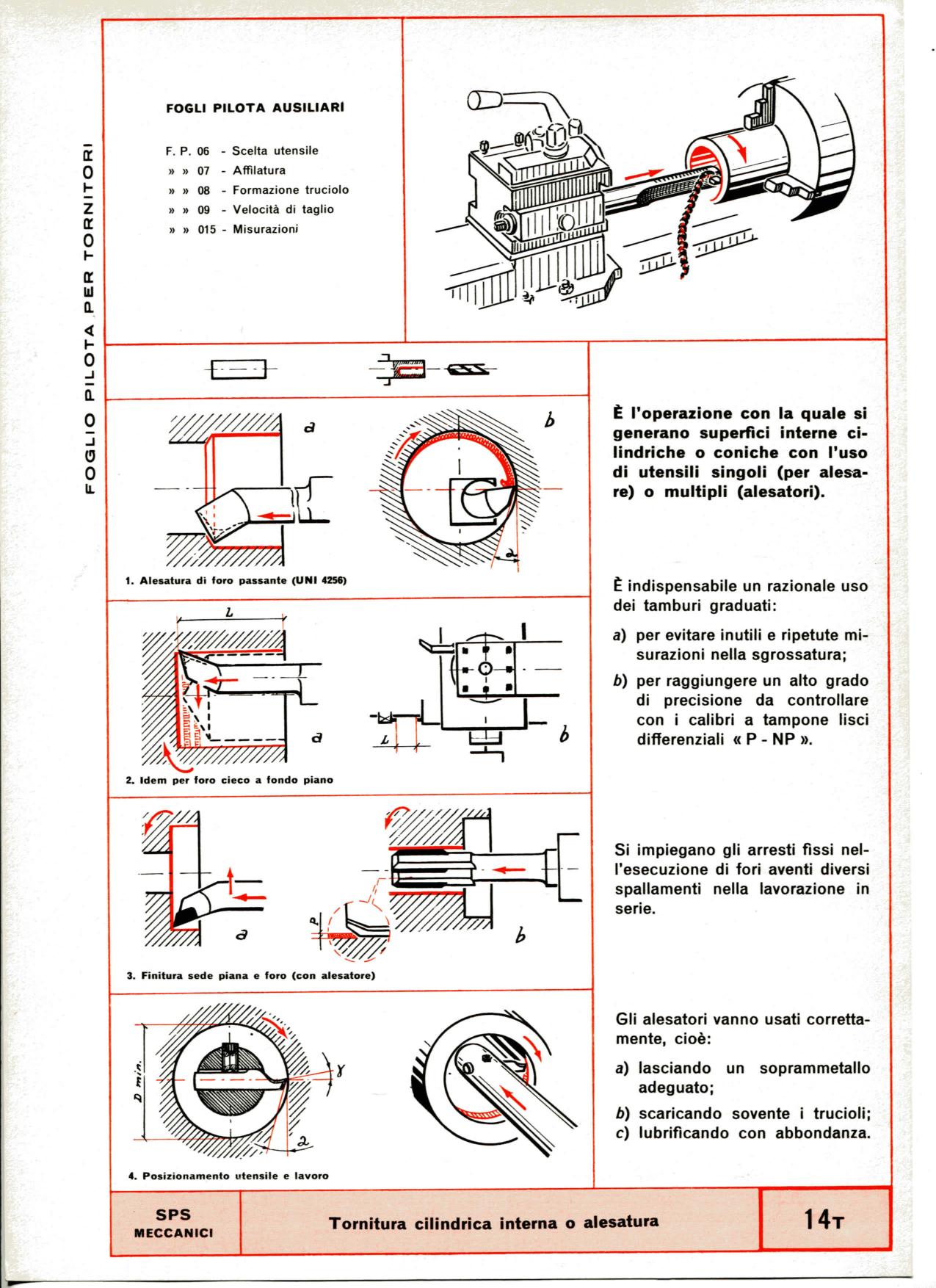

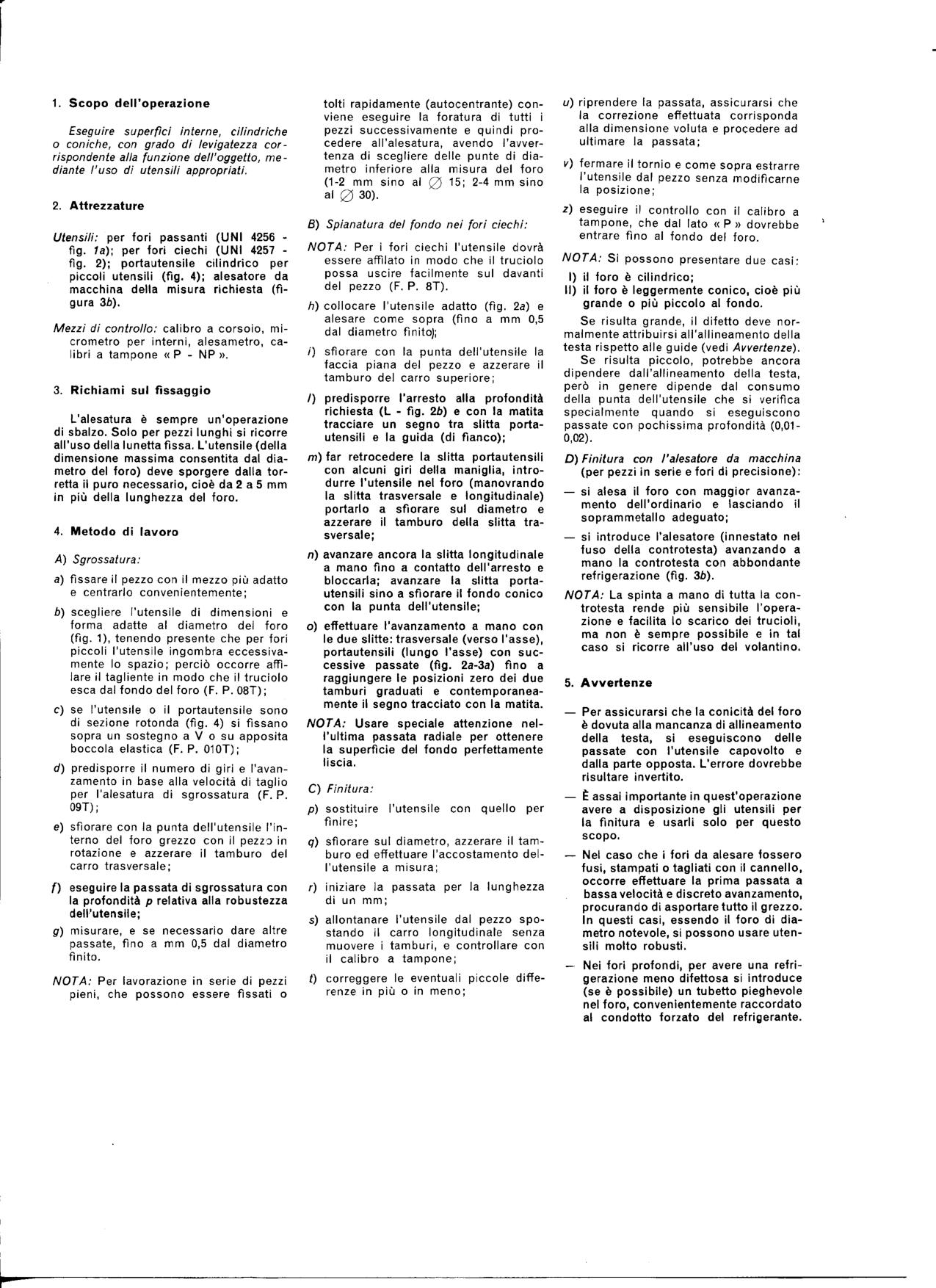

Esageruma: vi allego un paio di immagini di un paio di fogli pilota per tornitori. Che spiegavano e venivano utilizzati per questa operazione.

ciao mario
