Proseguendo nel percorso di trasformare il modello di cogeneratore Stirling da Ringbom a cinematico, è la volta di realizzare i leverismi che consentiranno al dislocatore di muoversi comandato dal volano.

Serviranno i soliti meccanismi per trasformare un moto alternativo in un moto rotatorio. Quindi :


  • una manovella fissata all'abero motore
  • un bottone di manovella
  • una biella
  • un raccordo per il piede di biella con relativo spinotto

Sono state necessarie un po' di lavorazioni al tornio e alla fresa per ottenere questi componenti. Mentre la biella vera e propria è stata disegnata in CAD e poi tagliata con la fresatrice CNC.

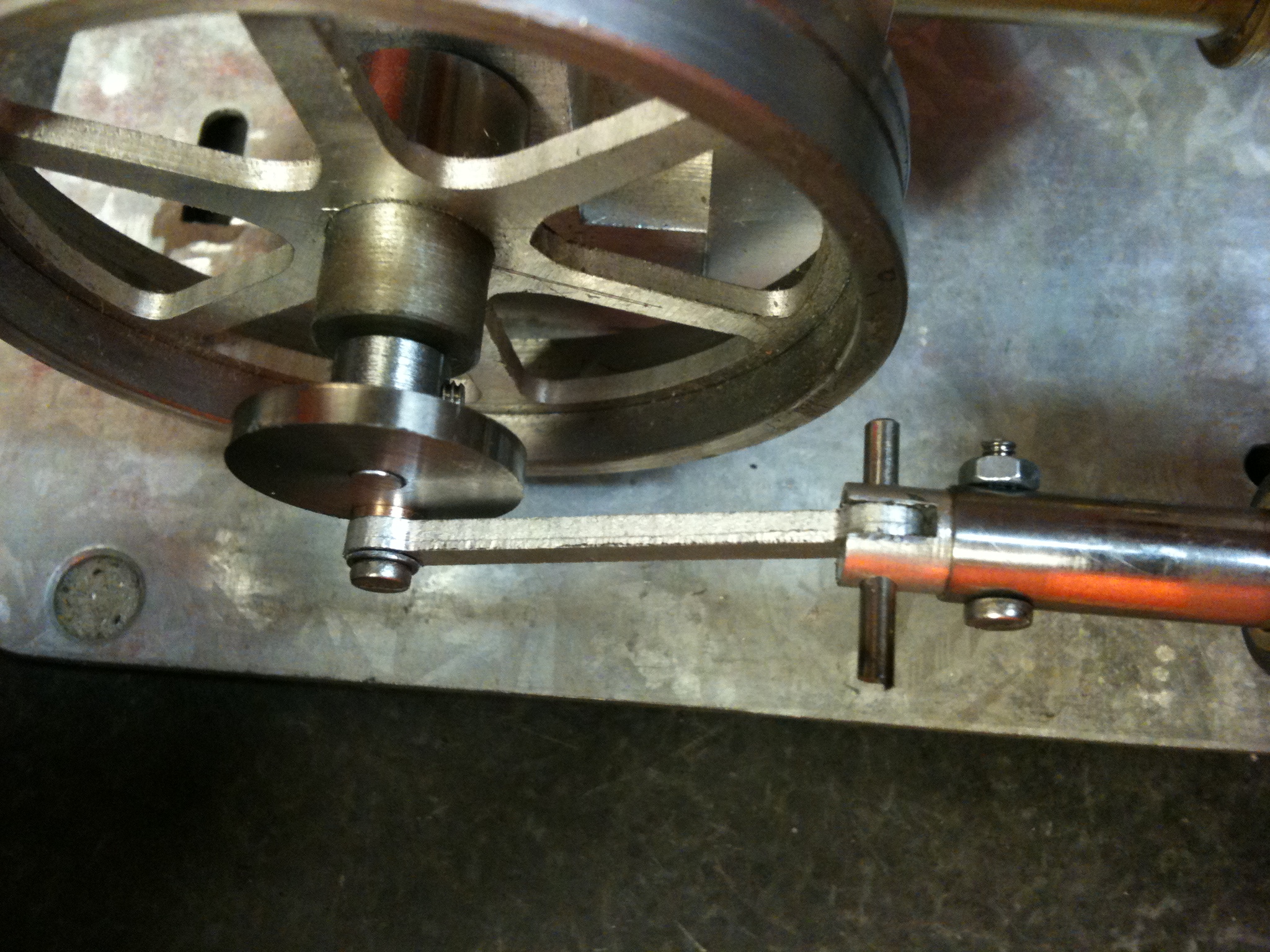

ecco quindi nella foto i particolari così ottenuti.

manovellismi

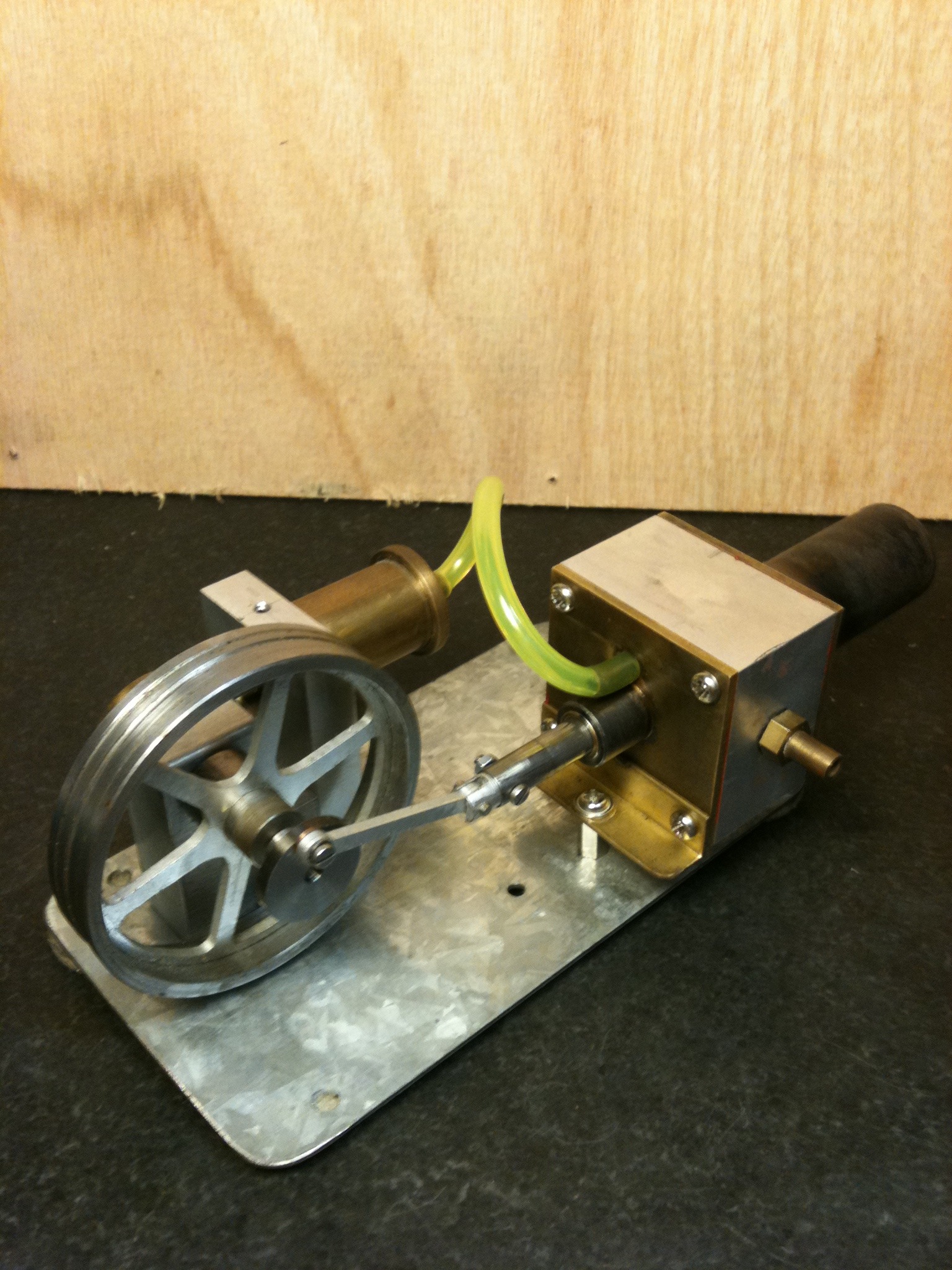

Ed ecco come si presenta il modello una volta terminato e pronto per un primo collaudo generale. Lo sfasamento tra pistone e dislocatore è di circa 90°. Il pistone infatti, una volta che si trova al p.m.s. (Punto Morto Superiore) deve trovare il dislocatore completamente spostato dal lato freddo. L'aria quindi si trova tutta nel lato caldo che si espande per l'intenso calore e genera la pressione per la fase attiva del pistone che si muoverà nel p.m.i. (Punto Morto Inferiore).

cogeneratore trasformato
