Di norma i torni hobbystici o comunque piccoli, hanno in dotazione una torretta quadra che può montare più utensili, e ruotando sul suo perno, permette un cambio rapido degli utensili usati più spesso.
D'altro canto, questo tipo di torrette, non sono regolabili in altezza. Come sappiamo il tagliente dell'utensile deve trovarsi coincidente con l'asse di rotazione del pezzo in tornitura. Con queste torrette siamo costretti ad usare spessori e altro per adattare l'utensile e farlo lavorare nelle giuste condizioni.

Le torrette a cambio rapido con cartelle sostituibili hanno tutti i requisiti giusti, ma sono indubbiamente piuttosto costose.

In questo articolo voglio mostrarvi invece la torretta che ho costruito per il mio tornio e che uso costantemente per le mie realizzazioni.
Con qualche ora di lavoro si può realizzare divertendosi ed imparando, come al solito, facendo le lavorazioni direttamente sul campo.

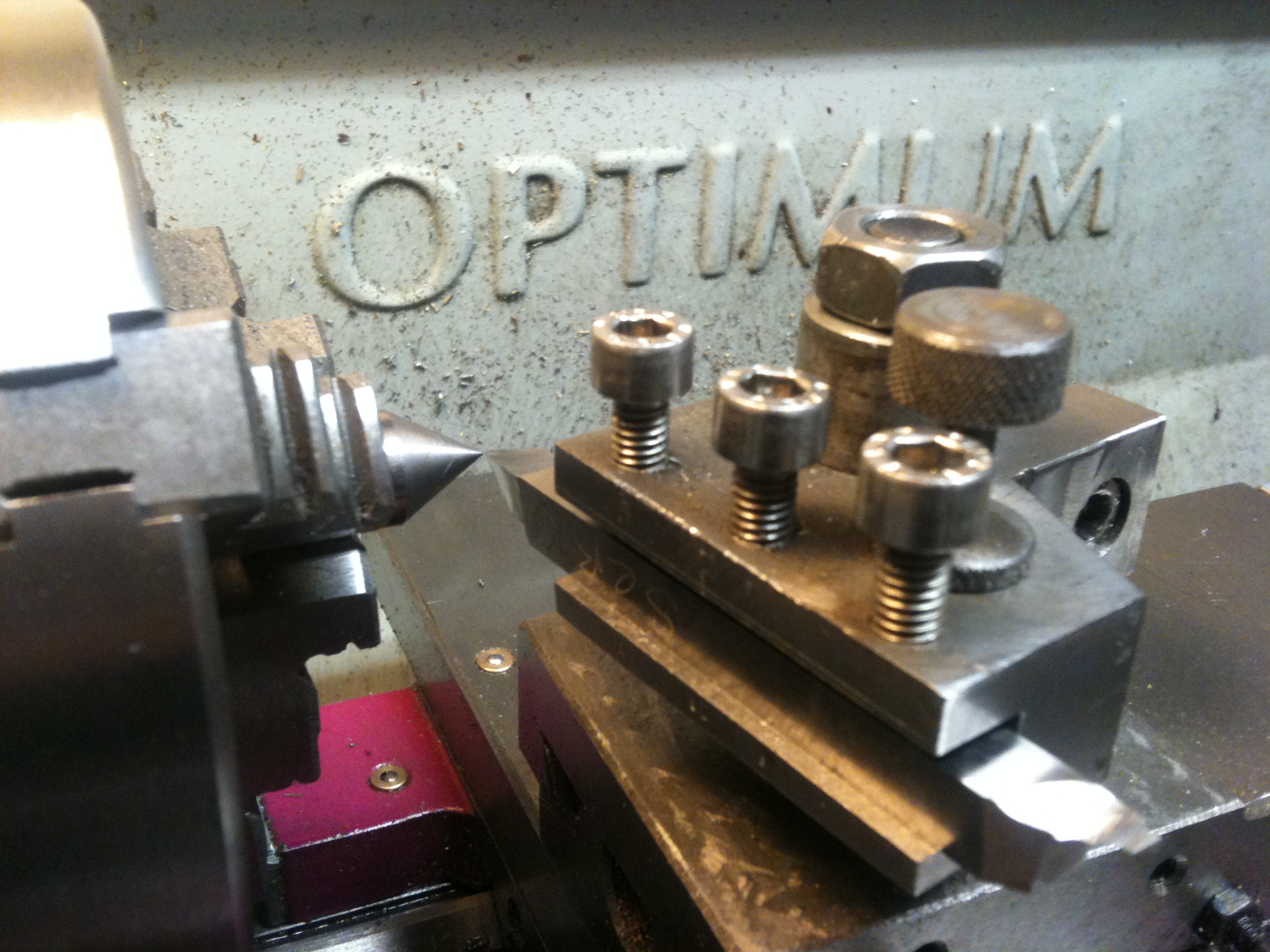

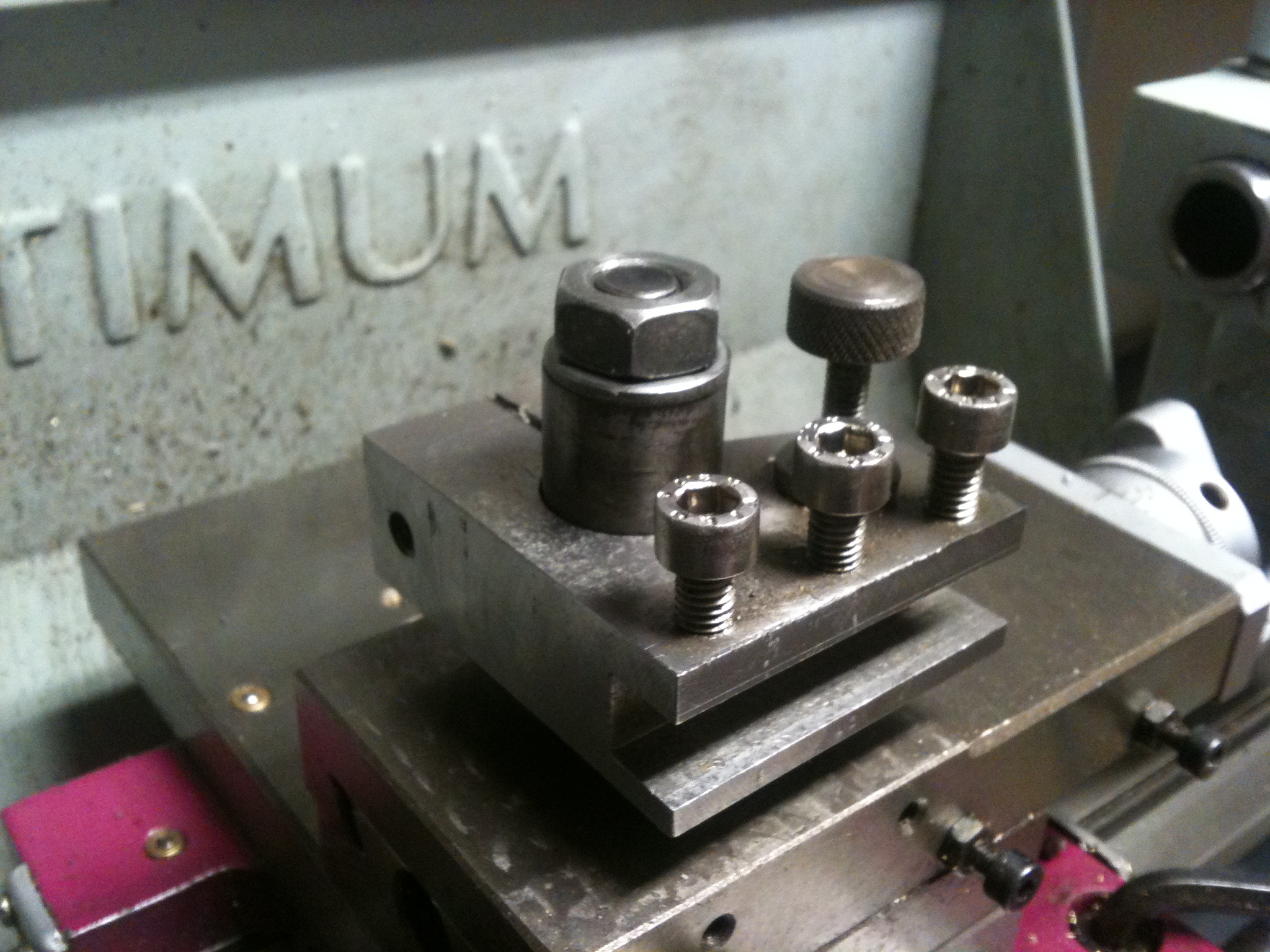

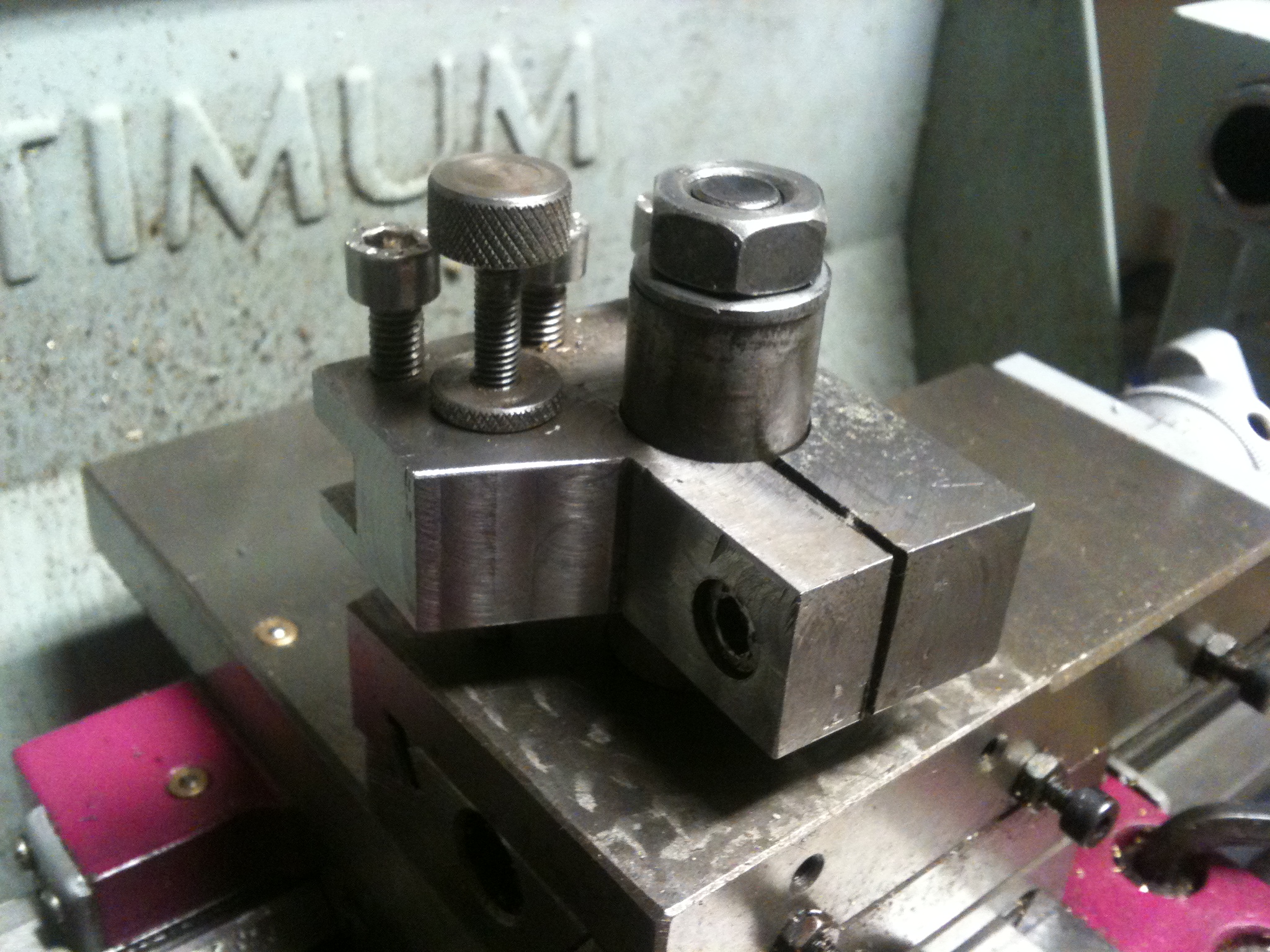

Torretta Torretta altra vista Torretta regolata in altezza

Come si può vedere, è realizzata con un blocchetto di acciaio; è fissabile al perno centrale della slitta portautensili, tramite la vite a brugola posta sul retro, è regolabile in altezza attraverso una vite di regolazione munita di ghiera di bloccaggio.
In pochi secondi si può cambiare utensile, regolare l'altezza e metterlo nella posizione che ci necessita per la lavorazione.
Dopo parecchio tempo di utilizzo, posso dire che è molto robusta e si presta tranquillamente anche per operazioni di troncatura, che sono sempre quelle più gravose per tutto l'insieme. Naturalmente sempre osservando le corrette procedure di lavorazione, che potrete anche conoscere attraverso i videocorsi scaricabili da questo sito.

Per concludere voglio fornirvi anche il disegno realizzativo della torretta che ho preparato al CAD con tutte le quote e anche con vista in esploso tridimensionale.
Le quote sono adatte naturalmente per un tornio come il mio, ma voi potrete adattarle per il vostro uso e sul vostro tornio, se non dovessero andare bene così come sono.

Disegno realizzativo della Torretta Regolabile (File PDF)
